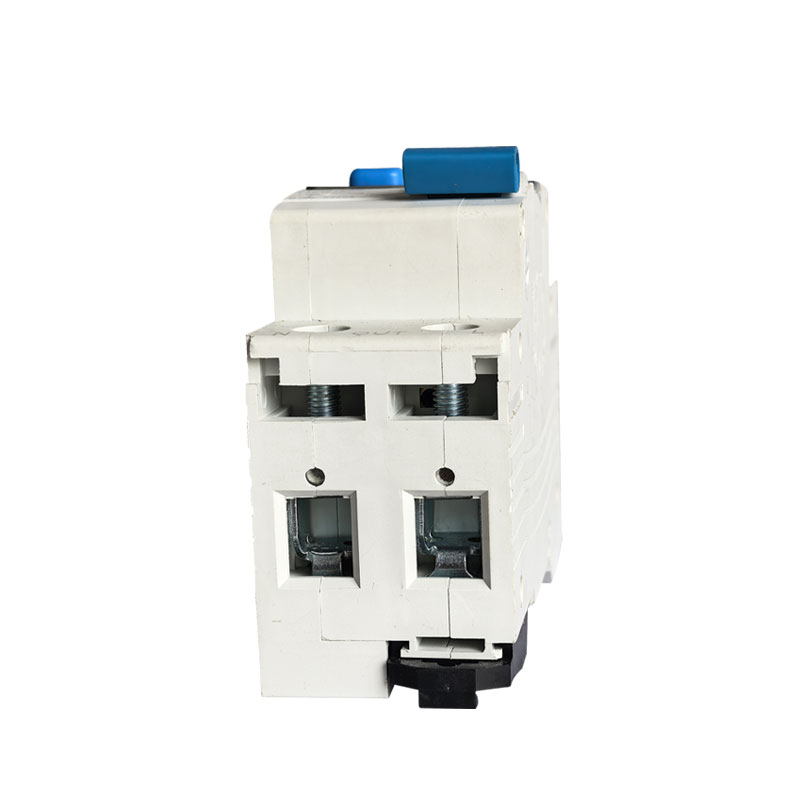

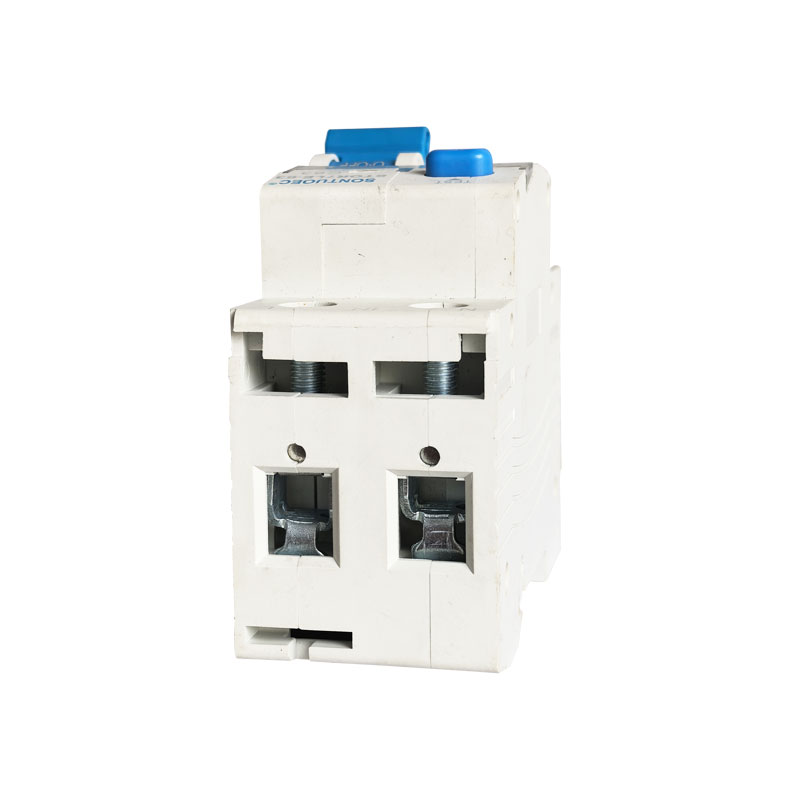

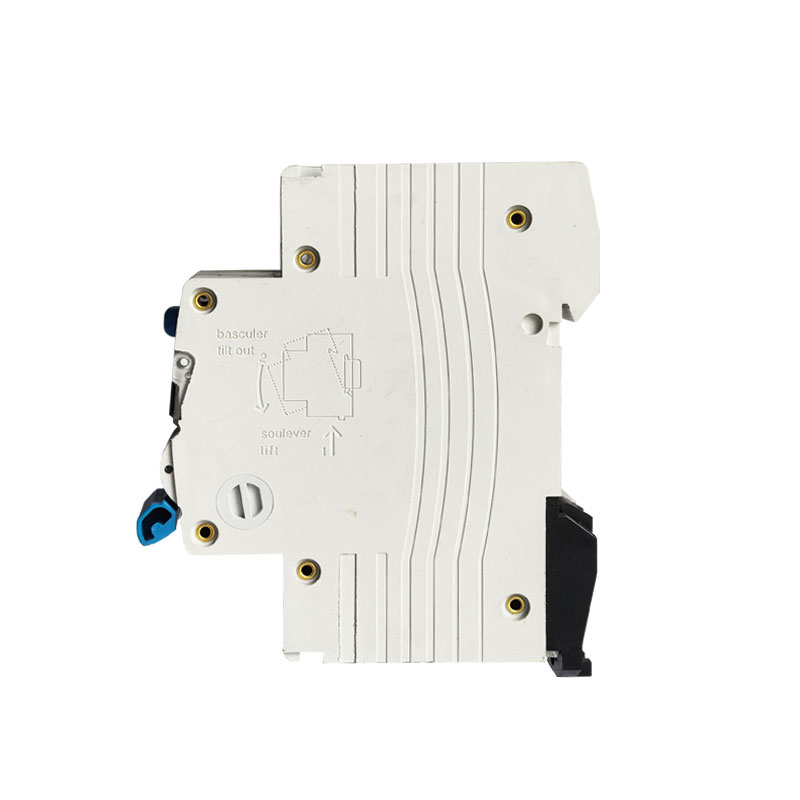

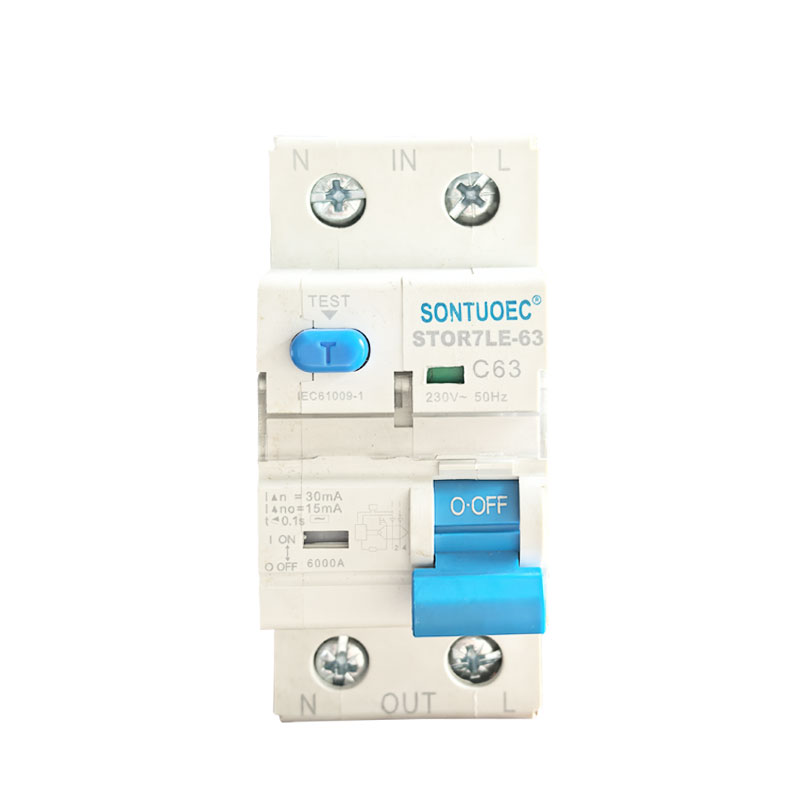

Sontuoec Stro7le-63 सानो चुहावट संरक्षण सर्किट ब्रेकर RCBO

SONTUOEC विभिन्न साना विद्युतीय उपकरणहरूको उत्पादनमा विशेषज्ञता हासिल गर्ने चिनियाँ आपूर्तिकर्ता/निर्माताहरू मध्ये एक हो STRO7LE-63 RCBO AC 50/60Hz को सिंगल फेज रेसिडेन्स सर्किटमा प्रयोग गरिन्छ, रेट गरिएको भोल्टेज 240V र यसको आत्म-सुरक्षा अधिकतम सर्ट-आईआरए 4 सम्म। यसले सिभिल इलेक्ट्रोनिक सर्किटलाई ओभरलोड र सर्ट सर्किटबाट जोगाउन सक्छ। यो उत्पादनमा सानो भोल्युम, उच्च ब्रेकिङ क्षमता, र प्रत्यक्ष तार एकै समयमा काटिएको फाइदाहरू छन्, साथै प्रत्यक्ष तार विपरीत जडान हुँदा विद्युतीय झटकाबाट व्यक्तिलाई बचाउँछ। र यसले IEC 61009-1 को मानकको पालना गर्दछ।

मोडेल:STRO7LE-63

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

निर्दिष्टीकरण:

Sandard			IEC/EN 61009-1
विद्युतीय	प्रकार (पृथ्वी चुहावट को लहर रूप सेन्स्ड)		इलेक्ट्रोनिक प्रकार
सुविधाहरू	वर्तमान मा मूल्याङ्कन गरियो	A	र, र
	पोलहरू	P	1P+N
	मूल्याङ्कन भोल्टेज	V	AC 230
	हालको मूल्याङ्कन:		6,10,16,20,25,32,40A
	मूल्याङ्कन गरिएको संवेदनशीलता I△n	A	०.०१,०.०३,०.१,०.३,०.५
	इन्सुलेशन भोल्टेज Ui	V	250
	रेटेड अवशिष्ट निर्माण र	A	500
	ब्रेकिंग क्षमता I△m	A	500
	सर्ट सर्किट वर्तमान I△c	A	४५,००६,०००
	मूल्याङ्कन गरिएको आवृत्ति	Hz	५०/६०
	प्रदूषण डिग्री		2
मेकानिकल	विद्युतीय जीवन	t	4000
सुविधाहरू	यान्त्रिक जीवन	t	10000
	संरक्षण डिग्री		IP20
	परिवेश तापमान	ºC	-२५~+४०
	(दैनिक औसत ≤35ºC संग)	ºC	-२५~+४०
	भण्डारण तापमान	ºC	-२५~+७०
स्थापना	टर्मिनल जडान प्रकार		केबल/U-प्रकार बसबार/पिन-प्रकार बसबार
	केबलको लागि टर्मिनल आकार शीर्ष/तल	mm2	25
	केबलको लागि टर्मिनल आकार शीर्ष/तल	AWG	18 मई
	बसबारको लागि टर्मिनल आकार शीर्ष/तल	mm2	25
	बसबारको लागि टर्मिनल आकार शीर्ष/तल	AWG	चैत १८ गते
	माउन्ट गर्दै		DIN रेलमा EN 60715 (35mm) छिटो क्लिप उपकरणको माध्यमबाट
	जडान		माथि र तलबाट

STRO7LE-63 RCBO का मुख्य कार्यहरू

ओभरलोड संरक्षण: जब सर्किटमा वर्तमान STRO7LE-63 RCBO को मूल्याङ्कन गरिएको मूल्य भन्दा बढी हुन्छ, यसले स्वचालित रूपमा सर्किट र उपकरणलाई अधिक तताउनबाट रोक्नको लागि निर्धारित समय भित्र सर्किट काट्छ, यसरी आगो र क्षतिबाट बच्न।

सर्ट सर्किट सुरक्षा: जब सर्किटमा सर्ट सर्किट हुन्छ, STRO7LE-63 RCBO ले सर्किट र उपकरणमा गम्भीर क्षति हुनबाट सर्ट सर्किट करन्टलाई रोक्नको लागि तुरुन्तै सर्किट काट्छ।

चुहावट संरक्षण: STRO7LE-63 RCBO सर्किटमा अवशिष्ट वर्तमान (अर्थात्, चुहावट वर्तमान) पत्ता लगाउन सक्षम छ। जब अवशिष्ट प्रवाह सेट थ्रेसहोल्ड भन्दा बढी हुन्छ, STRO7LE-63 RCBO ले विद्युतीय दुर्घटना र विद्युतीय आगोलाई रोक्नको लागि धेरै छोटो अवधिमा सर्किट काट्नेछ।

STRO7LE-63 RCBO को सञ्चालनको सिद्धान्त

STRO7-40 RCBO मा आन्तरिक थर्मल चुम्बकीय यात्रा डिटेक्टर (ओभरलोड र सर्ट सर्किट सुरक्षाको लागि) र अवशिष्ट वर्तमान डिटेक्टर (रिसाव सुरक्षाको लागि) समावेश छ। जब सर्किटमा वर्तमान वा अवशिष्ट प्रवाह असामान्य हुन्छ, सम्बन्धित स्ट्राइकरले STRO7-40 RCBO को ट्रिपिङ मेकानिजम ट्रिगर गर्दछ, यसले सर्किटलाई तुरुन्तै काट्छ।

1. थर्मल म्याग्नेटिक ट्रिपर: यसले ट्रिपिङलाई ट्रिगर गर्न कन्डक्टरबाट प्रवाह गर्दा उत्पन्न हुने ताप र चुम्बकीय क्षेत्रको प्रयोग गर्दछ। जब करंट धेरै उच्च हुन्छ, कन्डक्टरले तताउँछ र चुम्बकीय क्षेत्र उत्पन्न गर्दछ, जसले थर्मल चुम्बकीय स्ट्राइकर भित्रको बाईमेटललाई झुक्याउँछ वा चुम्बकले फलामको कोरलाई आकर्षित गर्दछ, जसले गर्दा ट्रिपिङ मेकानिजम ट्रिगर हुन्छ।

2. अवशिष्ट वर्तमान डिटेक्टर: यसले सर्किटमा अवशिष्ट वर्तमान पत्ता लगाउन शून्य अनुक्रम वर्तमान ट्रान्सफर्मर प्रयोग गर्दछ। जब अवशिष्ट वर्तमान सेट थ्रेसहोल्ड भन्दा बढी हुन्छ, अवशिष्ट वर्तमान डिटेक्टरले सर्किट काट्न ट्रिपिङ संयन्त्रमा संकेत पठाउनेछ।

STRO7LE-63 RCBO का विशेषताहरू

बहु-कार्यात्मक एकीकरण: STRO7LE-63 RCBO ले ओभरलोड, सर्ट-सर्किट र चुहावट सुरक्षा कार्यहरू एकीकृत गर्दछ, विद्युतीय प्रणालीहरूको डिजाइन र स्थापनालाई सरल बनाउँछ।

उच्च संवेदनशीलता: STRO7LE-63 RCBOs ले छिटो पत्ता लगाउन र सर्किटमा असामान्य र अवशिष्ट धाराहरू काट्न सक्छ, विश्वसनीय सुरक्षा प्रदान गर्दछ।

स्थापना र मर्मत गर्न सजिलो: STRO7LE-63 RCBO हरू सामान्यतया सजिलो स्थापना र मर्मतका लागि मोड्युलराइज्ड हुन्छन्।

उच्च सुरक्षा: STRO7-40 RCBOs लाई विद्युतीय प्रणालीको सुरक्षित सञ्चालन सुनिश्चित गर्न उच्च सुरक्षा र विश्वसनीयताका लागि कडाईका साथ परीक्षण र प्रमाणित गरिन्छ।

STRO7LE-63 RCBO को आवेदन परिदृश्यहरू

STRO7LE-63 RCBOs आवासीय, व्यावसायिक र औद्योगिक क्षेत्रहरूमा बिजुली प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ, विशेष गरी जसलाई एकैसाथ ओभरलोड, सर्ट सर्किट र पृथ्वी चुहावट सुरक्षा चाहिन्छ। तिनीहरू सामान्यतया वितरण बक्सहरू, स्विचबोर्डहरू वा नियन्त्रण क्याबिनेटहरूमा स्थापित हुन्छन् सर्किटहरू र उपकरणहरूलाई असामान्य वर्तमान र भोल्टेजको कारणले हुने क्षतिबाट जोगाउन र विद्युतीय करेन्ट रोक्नको लागि।
