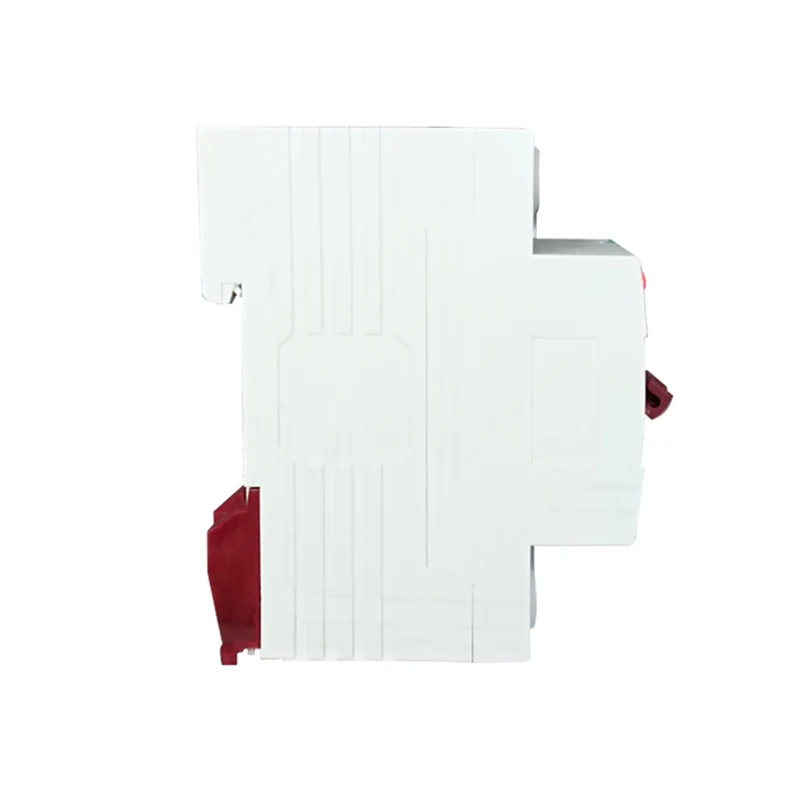

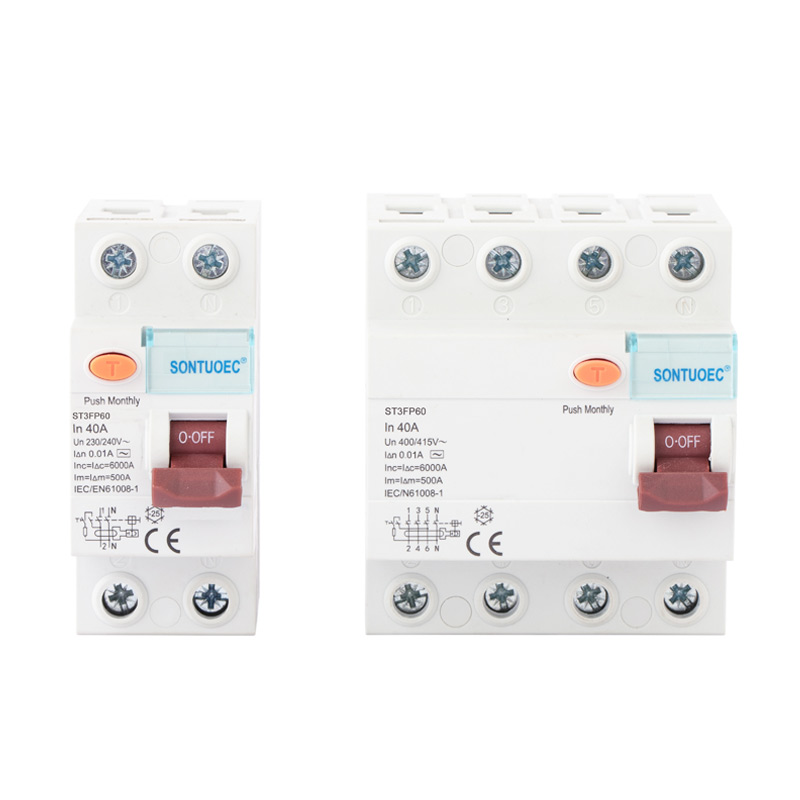

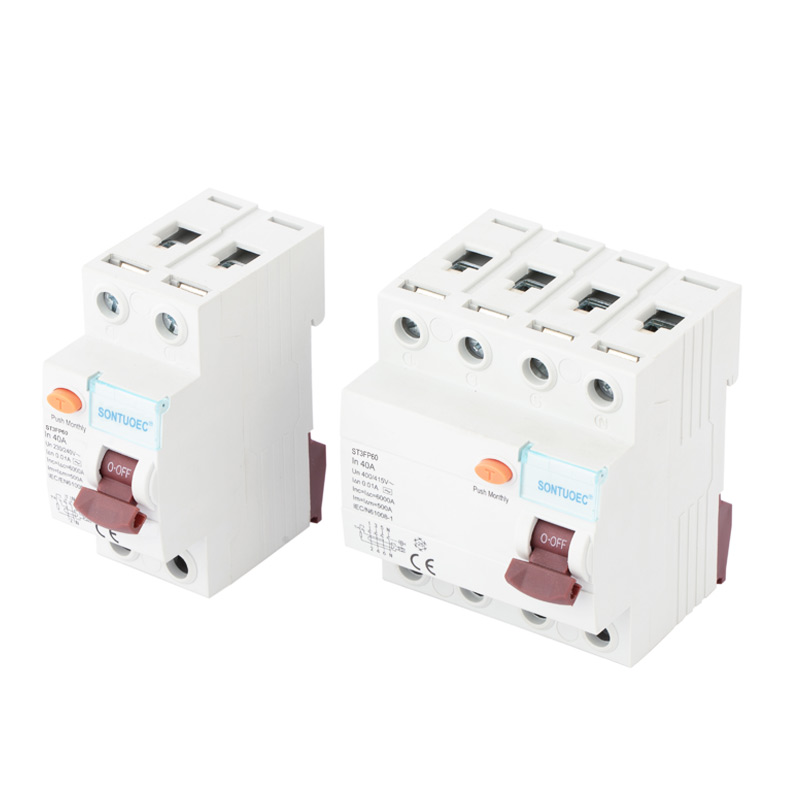

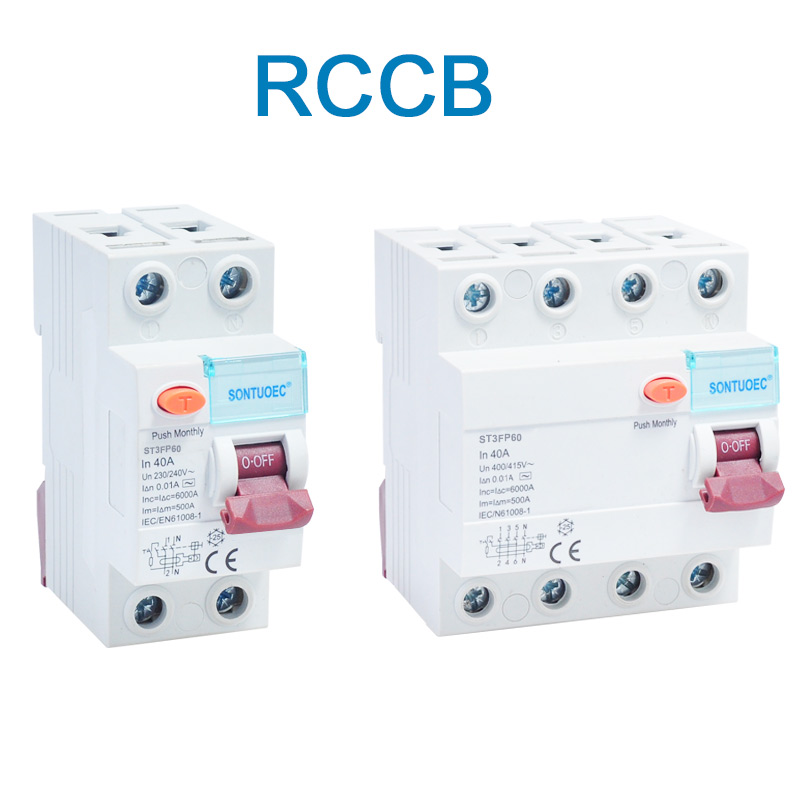

4P 40A/10mA अवशिष्ट वर्तमान सर्किट ब्रेकर

4P 40A/10mA अवशिष्ट वर्तमान सर्किट ब्रेकर 4 ध्रुवहरू (अर्थात्, 3-फेज फायर र शून्य तारहरू) भएको अवशिष्ट वर्तमान सर्किट ब्रेकर हो जुन 40 amps मा मूल्याङ्कन गरिएको छ र सर्किटमा रहेको अवशिष्ट करन्ट 1 m1 माथि पत्ता लाग्दा स्वचालित रूपमा सर्किट काट्न सक्षम हुन्छ। यन्त्र मुख्यतया बिजुली आगो र विद्युतीय दुर्घटनाहरू रोक्न र व्यक्तिगत र उपकरणहरूको सुरक्षाको लागि प्रयोग गरिन्छ।

मोडेल:ST3FP60

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

मोडेल:	ST3FP60
मानक	IEC61008-1
अवशिष्ट वर्तमान विशेषताहरु:	र, र
पोल नम्बर:	2P, 4P
मूल्याङ्कन गरिएको वर्तमान:	16A, 25A, 32A, 40A, 63A;
मूल्याङ्कन भोल्टेज:	230/400V AC
मूल्याङ्कन गरिएको आवृत्ति:	५०/६० हर्ट्ज
मूल्याङ्कन गरिएको अवशिष्ट परिचालन वर्तमान IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
मूल्याङ्कन गरिएको अवशिष्ट गैर-अपरेटिङ वर्तमान I Δno:	≤0.5IΔn
मूल्याङ्कन गरिएको सशर्त सर्ट-सर्किट वर्तमान इंक:	6000A
मूल्याङ्कन गरिएको सशर्त अवशिष्ट सर्ट-सर्किट हालको IΔc:	6000A
ट्रिपिङ अवधि:	तत्काल ट्रिपिङ≤0.1 सेकेन्ड
अवशिष्ट ट्रिपिङ वर्तमान दायरा:	०.५IΔn~IΔn
इलेक्ट्रोमेकानिकल सहनशीलता:	4000 साइकल
फास्टनिङ टर्क:	2.0Nm

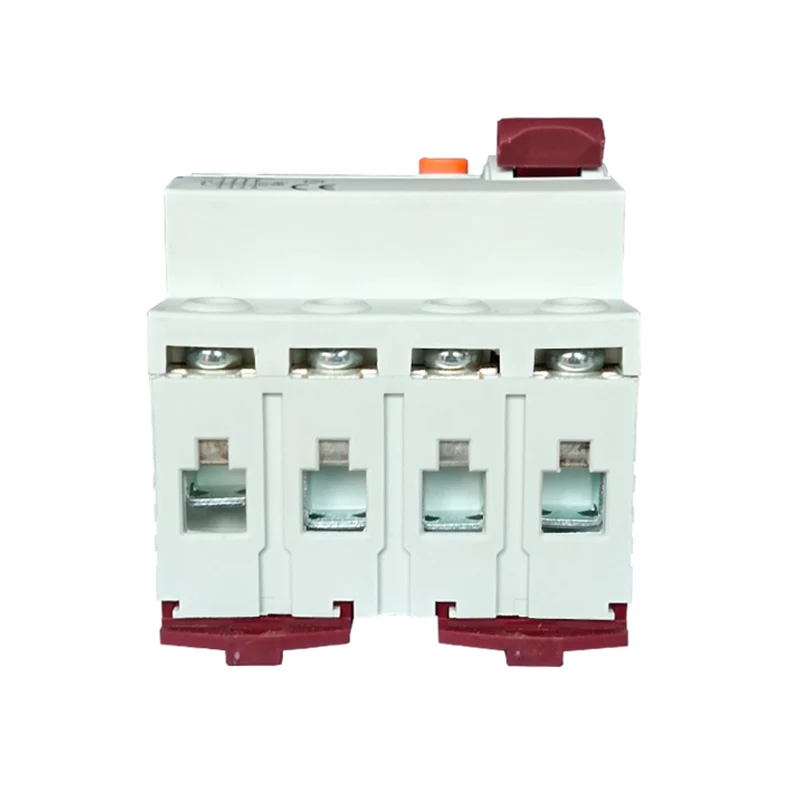

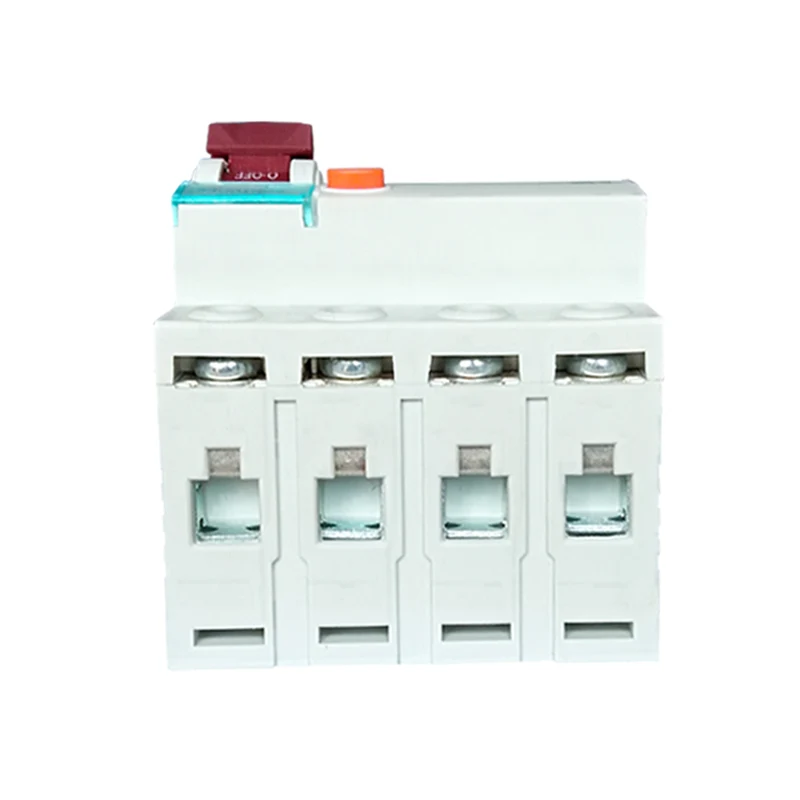

जडान टर्मिनल:	क्ल्याम्पको साथ स्क्रू टर्मिनल पिलर टर्मिनल
स्थापना:	35mm दिन रेल माउन्टिंग

सञ्चालनको सिद्धान्त

यस सर्किट ब्रेकरको सञ्चालन सिद्धान्त हालको ब्यालेन्स सिद्धान्तमा आधारित छ। सामान्य अवस्थाहरूमा, सर्किटमा प्रवेश गर्ने र छोड्ने धाराहरू लोड हुँदै जाने लाइनमा बराबर हुनुपर्छ। यद्यपि, जब लाइनमा इन्सुलेशन गल्ती हुन्छ वा जब मानिस सर्किटसँग सम्पर्कमा आउँछ, यसले विद्युत चुहावट निम्त्याउन सक्छ, जसले सर्किट भित्र र बाहिरको प्रवाहलाई असंतुलित बनाउँछ। यस बिन्दुमा, सर्किट ब्रेकर भित्रको वर्तमान ट्रान्सफर्मरले यो असन्तुलित प्रवाह पत्ता लगाउँदछ र यसलाई विद्युतीय संकेतमा रूपान्तरण गर्दछ। इलेक्ट्रोनिक सर्किटले यस सिग्नललाई एम्प्लीफाइ, तुलना र प्रशोधन गर्नेछ, र जब सिग्नल पूर्वनिर्धारित थ्रेसहोल्डमा पुग्छ, अर्थात्, जब अवशिष्ट वर्तमान पुग्छ वा 10 मिलिअम्प्स भन्दा बढी हुन्छ, सर्किट ब्रेकरले छिटो सर्किट काट्नेछ।

4P 40A/10mA Residual Current Circuit Breaker

मुख्य विशेषताहरु

उच्च संवेदनशीलता: विद्युतीय आगो र बिजुली झटका दुर्घटनाहरू रोक्नको लागि सानो चुहावट वर्तमान (10 mA) पत्ता लगाउन र सर्किट काट्न सक्षम।

द्रुत प्रतिक्रिया: एक पटक चुहावटको करेन्ट पत्ता लागेपछि, सर्किट ब्रेकरले धेरै छोटो समयमा (सामान्यतया दसौं मिलिसेकेन्ड भित्र) सर्किट काट्नेछ।

बहुमुखी प्रतिभा: आधारभूत चुहावट सुरक्षा प्रकार्यको अतिरिक्त, सर्किट ब्रेकरमा ओभरलोड र सर्ट-सर्किट सुरक्षा कार्यहरू पनि हुन सक्छ।

स्थापना र मर्मत गर्न सजिलो: यसले सामान्यतया मोड्युलराइज्ड डिजाइन अपनाउँछ, जुन स्थापना गर्न र भत्काउन सजिलो छ। यस बीच, यसको सरल आन्तरिक संरचनाले यसलाई मर्मत र ओभरहाल गर्न सजिलो बनाउँछ।
