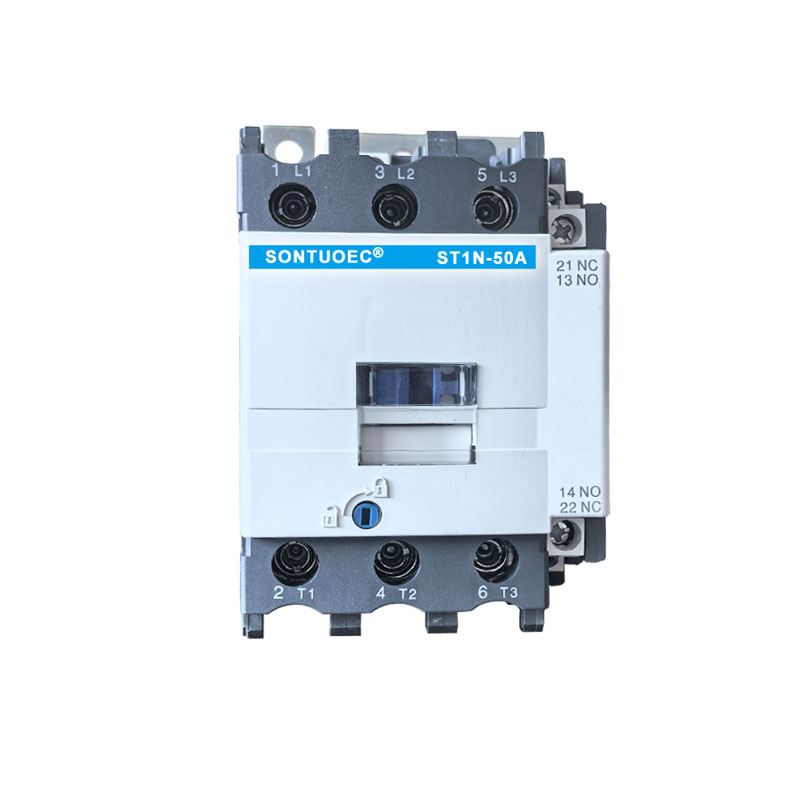

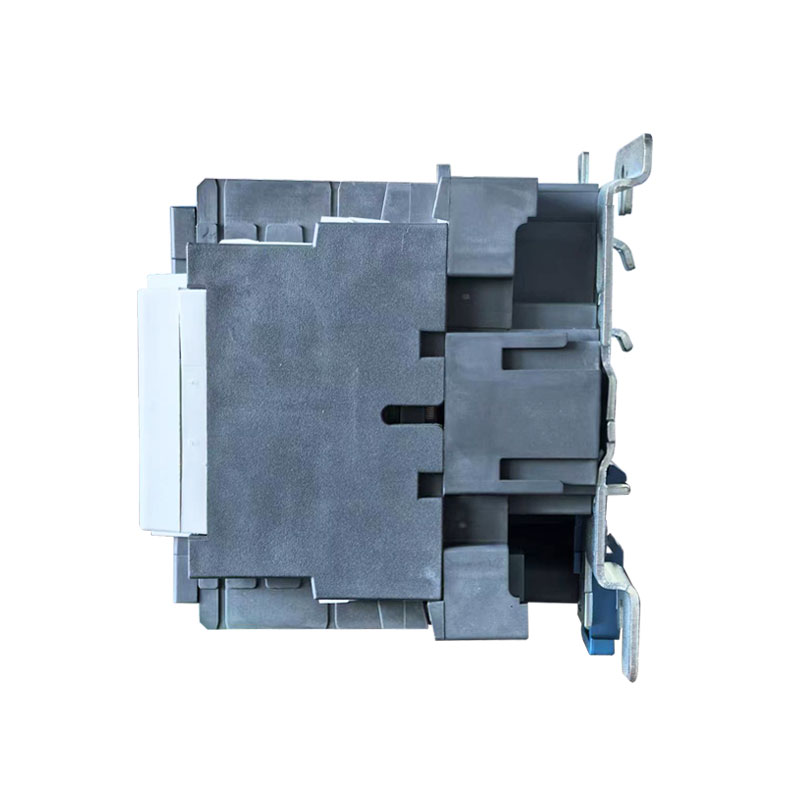

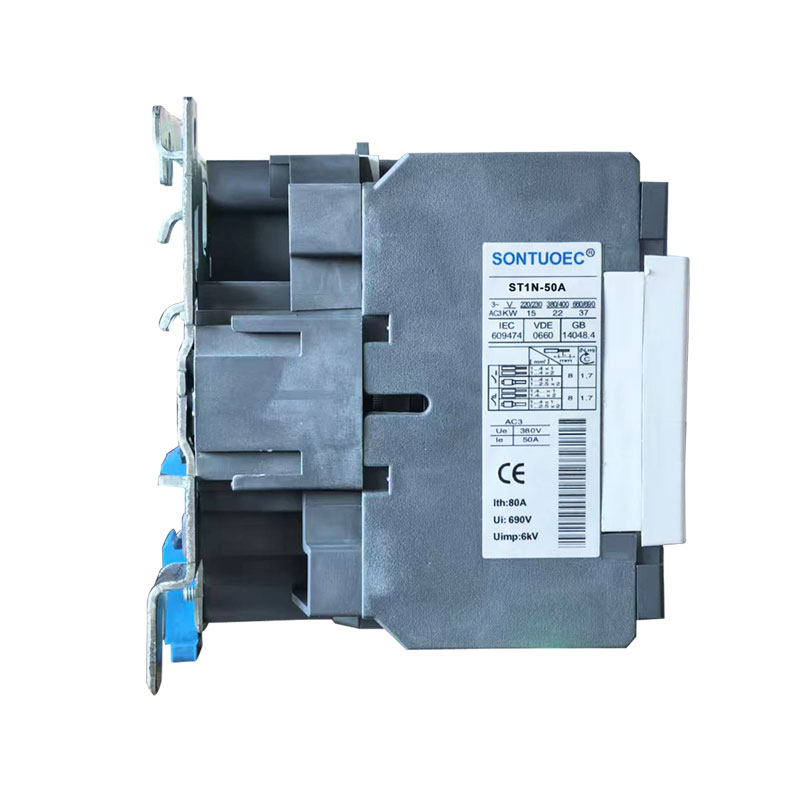

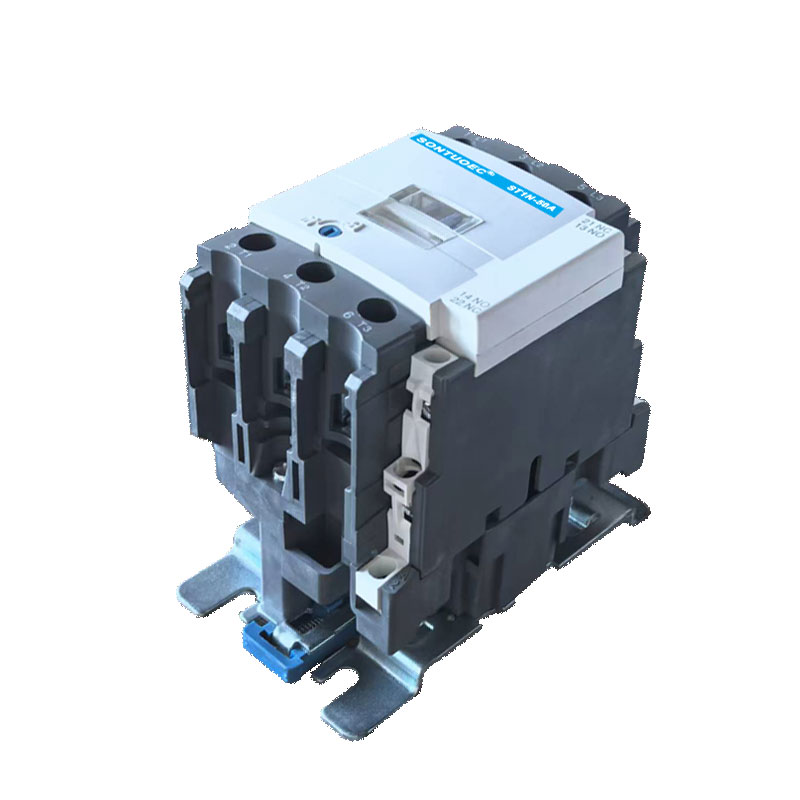

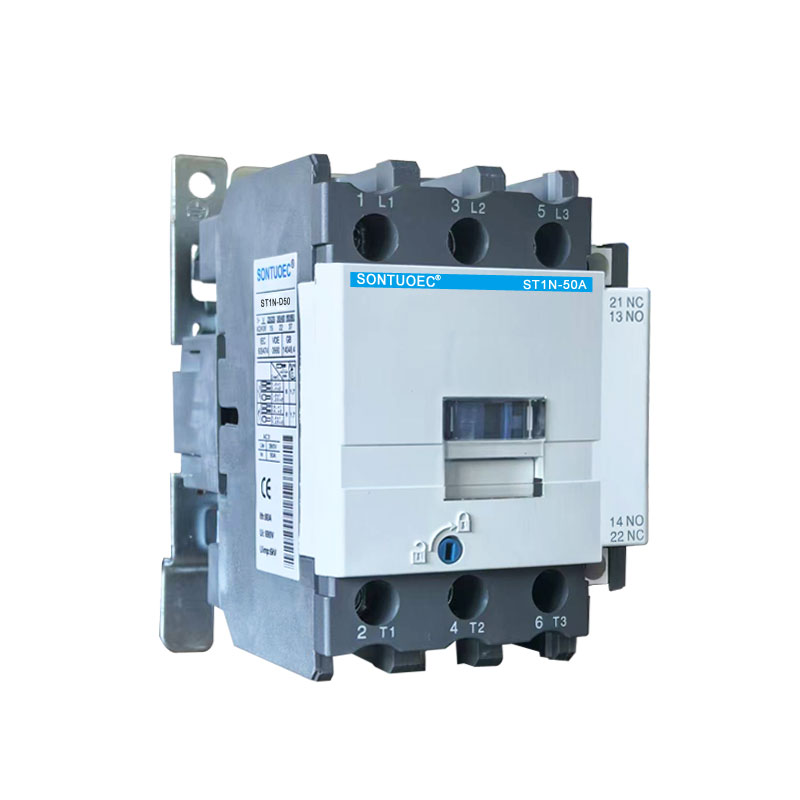

Sontuoec St1n 3p 4p AC Contactor

SONTUOEC विभिन्न साना विद्युतीय उपकरणहरूको उत्पादनमा विशेषज्ञता हासिल गर्ने चिनियाँ आपूर्तिकर्ता/निर्माताहरू मध्ये एक हो ST1N Series AC Contactor सर्किटहरूमा 660V AC 50Hz वा 60Hz सम्मको मूल्याङ्कन गरिएको भोल्टेज, 95A सम्मको मूल्याङ्कन गरिएको वर्तमान, मोओएसीलाई सुरु गर्ने र ब्रेकिङ गर्ने, नियन्त्रण गर्नका लागि उपयुक्त छ। सहायक सम्पर्क ब्लक, टाइमर ढिलाइ र मेशिन-इन्टरलकिङ उपकरण आदिसँग मिलाएर, यो ढिलाइ सम्पर्ककर्ता, मेकानिकल इन्टरलकिङ कन्ट्याक्टर, स्टार-डेल्टा स्टार्टर हुन्छ। थर्मल रिले संग, यो विद्युत चुम्बकीय स्टार्टर मा संयुक्त छ। सम्पर्ककर्ता IEC 60947-1 अनुसार उत्पादन गरिन्छ।

मोडेल:ST1N

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

हालको कक्षा	9A , 12A , 18A , 25A , 32A , 40A , 50A , 65A , 80A , 95A (AC-3,380V)
रेटेड इन्सुलेशन भोल्टेज	एसी 660V
रेटेड कार्य भोल्टेज	AC380v, 660V, 50/60HZ
रेटेड नियन्त्रण पावर लाइन भोल्टेज	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
पोलहरूको संख्या	3P, 4P
सञ्चालन सुविधा	भोल्टेज आकर्षित गर्नुहोस्: 85% ~ 110% Us; रिलिज भोल्टेज: 20% ~ 75% यूएस

संरचना र कार्य सिद्धान्त

संरचना: ST1N एसी सम्पर्ककर्तामा मुख्यतया इलेक्ट्रोम्याग्नेटिक प्रणाली (फलामको कोर, कुण्डल र सर्ट-सर्किट रिंग, आदि सहित), सम्पर्क प्रणाली (मुख्य सम्पर्क र सहायक सम्पर्क सहित) र चाप निभाउने उपकरण हुन्छ।

कार्य सिद्धान्त: जब ST1N AC सम्पर्ककर्ताको कुण्डलीलाई सक्रिय पार्छ, फलामको कोरले चुम्बकीय क्षेत्र उत्पन्न गर्दछ, जसले आर्मेचरलाई आकर्षित गर्दछ र सम्पर्कहरूलाई कार्य गर्न ड्राइभ गर्दछ, ताकि मुख्य सम्पर्कहरू र सहायक सम्पर्कहरू बन्द वा विच्छेदन हुन्छन्, यसरी सर्किटको अन-अफ नियन्त्रण गर्दछ। चाप निभाउने यन्त्र चाप निभाउनको लागि प्रयोग गरिन्छ जब सम्पर्कहरू विच्छेदन गरिन्छ सम्पर्कहरूलाई क्षतिबाट जोगाउन।

प्रकार र विशेषताहरू

1. प्रकारहरू:

ST1N AC Contactors लाई तिनीहरूको प्रयोग र कार्यसम्पादन अनुसार विभिन्न प्रकारमा वर्गीकरण गर्न सकिन्छ, जस्तै औद्योगिक सम्पर्ककर्ता, भवन र घरेलु सम्पर्ककर्ताहरू। सामान्य मोडेलहरूमा CJ शृङ्खलाहरू (जस्तै CJX2 श्रृंखला, CJ20 श्रृंखला, CJT1 श्रृंखला) साथै ABB, Siemens, Schneider र अन्य ब्रान्डहरूको श्रृंखला उत्पादनहरू समावेश छन्।

2.विशेषताहरू:

भरपर्दो काम: ST1N एसी सम्पर्ककर्ताहरूसँग उच्च काम विश्वसनीयता र स्थिरता छ, र ठूला धाराहरू र भोल्टेजहरू सामना गर्न सक्छ।

स्थिर प्रदर्शन: यसको सम्पर्क प्रणाली राम्रो विद्युत चालकता र उच्च-तापमान घर्षण प्रतिरोध संग उच्च गुणस्तर सामाग्री बनेको छ।

सुविधाजनक मर्मत: ST1N AC Contactors को एक कम्प्याक्ट संरचना छ र स्थापना र मर्मत गर्न सजिलो छ।

आवेदन परिदृश्यहरू

ST1N AC Contactors सँग पावर प्रणाली, औद्योगिक स्वचालन, भवन र घरेलु बिजुलीहरूमा अनुप्रयोगहरूको विस्तृत श्रृंखला छ। उदाहरणका लागि, पावर प्रणालीमा, यो मोटरको स्टार्ट-स्टप र दिशा उल्टो नियन्त्रण गर्न प्रयोग गर्न सकिन्छ; औद्योगिक स्वचालनमा, यसलाई उत्पादन लाइनमा विभिन्न विद्युतीय उपकरणहरूको स्टार्ट-स्टप नियन्त्रण गर्न प्रयोग गर्न सकिन्छ; भवन र घरायसी बिजुलीहरूमा, यो प्रकाश र वातानुकूलित जस्ता उपकरणहरूको अन/अफ नियन्त्रण गर्न प्रयोग गर्न सकिन्छ।
