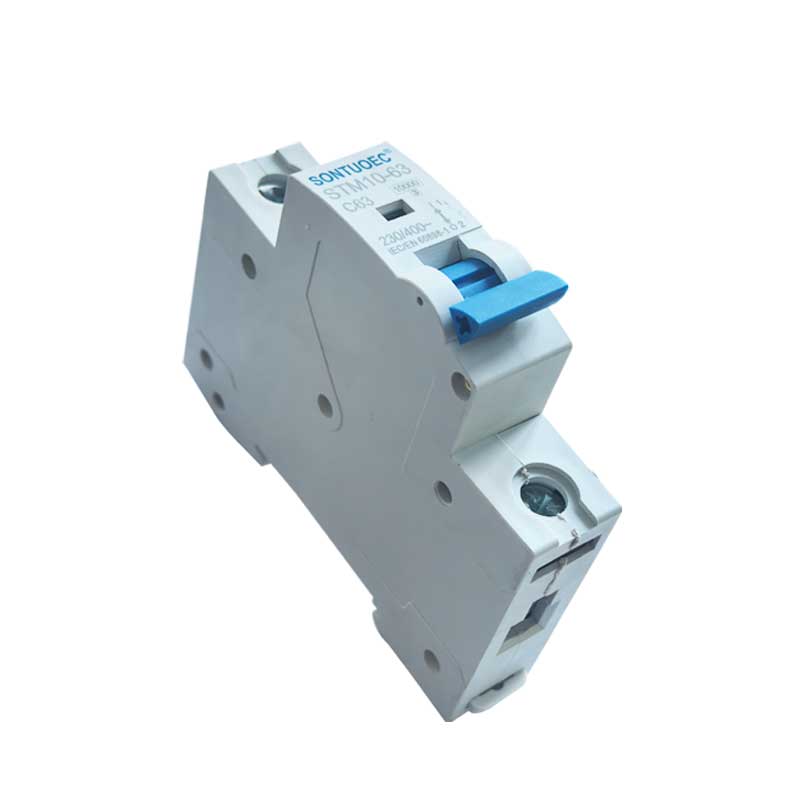

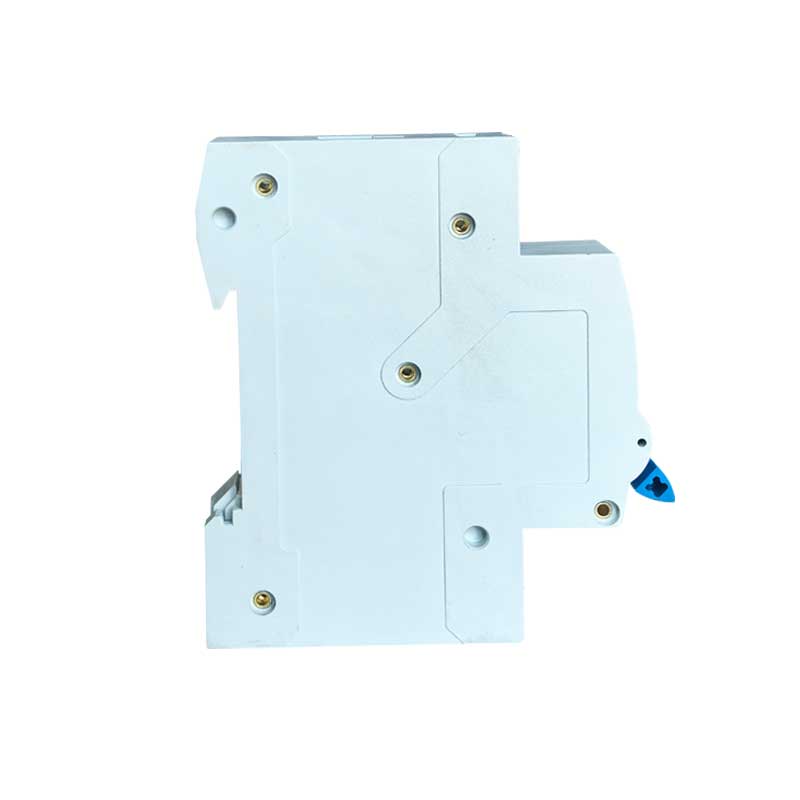

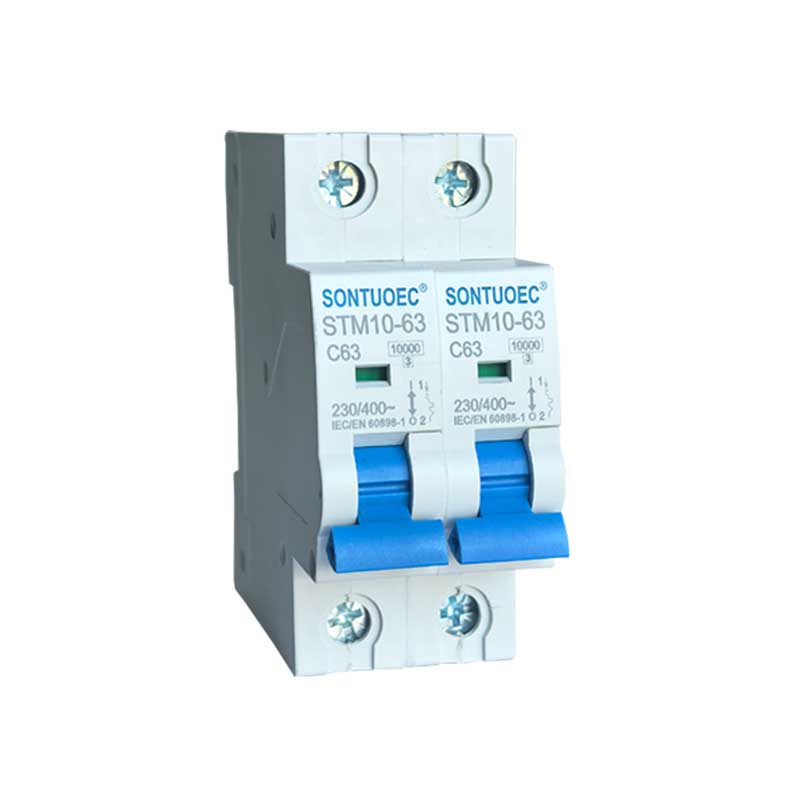

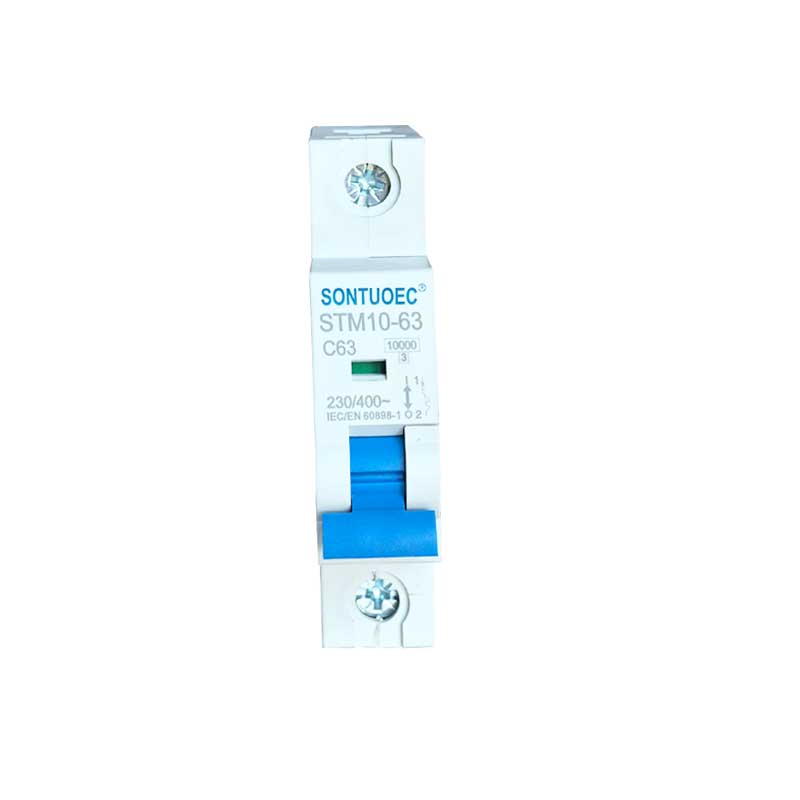

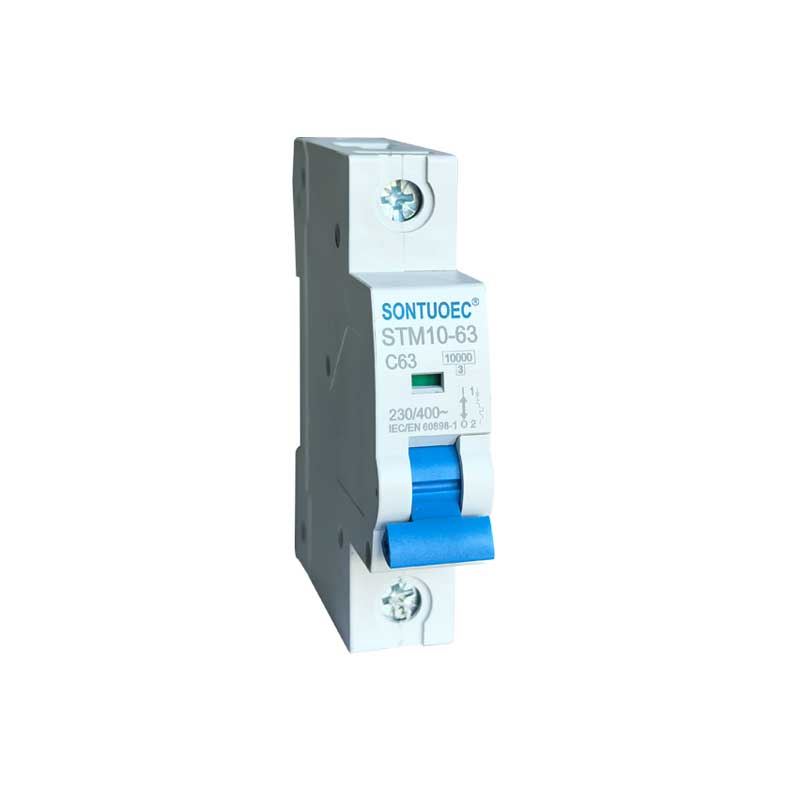

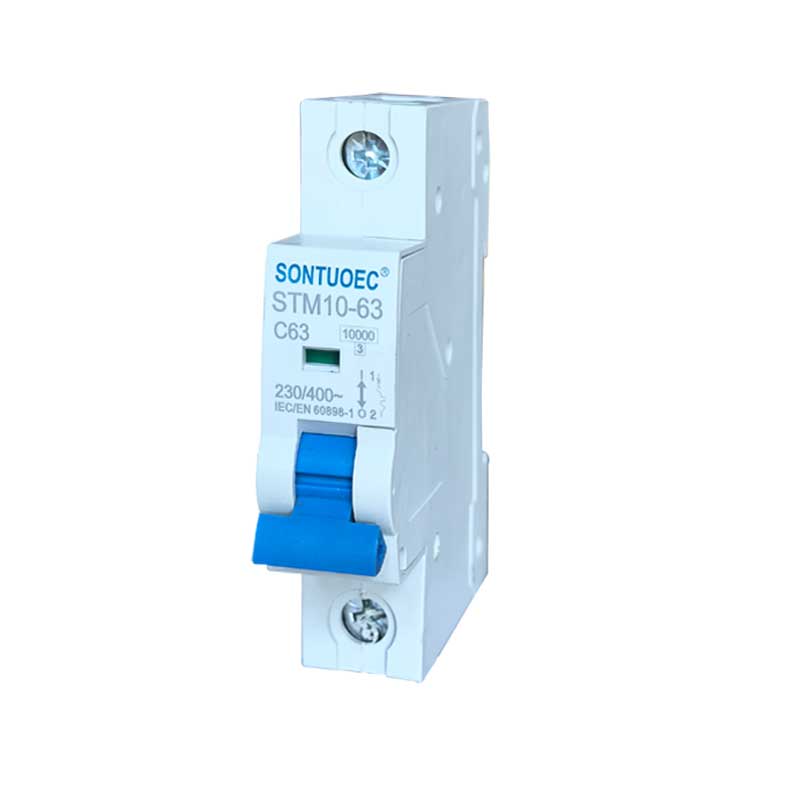

Sontuoec कारखाना प्रत्यक्ष बिक्री MCB Stm10-63 श्रृंखला 6ka लघु सर्किट ब्रेकर

SONTUOEC विभिन्न साना विद्युतीय उपकरणहरूको उत्पादनमा विशेषज्ञता हासिल गर्ने चिनियाँ आपूर्तिकर्ता/निर्माताहरू मध्ये एक हो STM10-63 श्रृंखला उच्च ब्रेकिङ मिनिएचर सर्किट ब्रेकरमा संरचना उन्नत, प्रदर्शन भरपर्दो, ब्रेकिङ क्षमता उच्च, सुन्दर देखिने र यसको शेल र भागहरू प्रभाव प्रतिरोध, बलियो फिचर फ्लेमयुक्त सामग्रीबाट बनेका छन्। यो 50 वा 60 फ्रिक्वेन्सी, Ue 400V र तल, Ui 63A र तलको पावर प्रणालीको लागि उपयुक्त छ। यो मुख्यतया कार्यालय भवन, निवास, प्रकाश, विद्युत वितरण र ओभरलोड र उपकरण को सर्ट सर्किट सुरक्षा को लागी लागू हुन्छ। सामान्यतया, यसलाई पावर प्रणालीको बारम्बार स्थानान्तरणको रूपमा पनि प्रयोग गर्न सकिन्छ। यो IEC60898.1 र GB10963.1 मापदण्ड अनुरूप छ

मोडेल:STM10-63

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

निर्दिष्टीकरण:

	मानक		IEC/EN ६०८९८-१
विद्युतीय	वर्तमान मा मूल्याङ्कन गरियो	A	1,2,4,6,10,16,20,25,32,40,50,63A
सुविधाहरू	पोलहरू	P	१,२,३,४
	मूल्याङ्कन भोल्टेज Ue	V	AC 230, 400
	इन्सुलेशन भोल्टेज Ui	V	500
	मूल्याङ्कन गरिएको आवृत्ति	Hz	५०/६०
	मूल्याङ्कन तोड्ने क्षमता	A	3000, 4500, 6000
	रेटेड आवेग प्रतिरोध भोल्टेज (1.2/50) Uimp	V	4000
	1 मिनेटको लागि ind.Freq. मा डाइलेक्ट्रिक परीक्षण भोल्टेज	Kv	2
	प्रदूषण डिग्री		2
	थर्मो-चुम्बकीय रिलीज विशेषता		बी, सी, डी
मेकानिकल	विद्युतीय जीवन	t	4000
सुविधाहरू	यान्त्रिक जीवन	t	10000
	संरक्षण डिग्री		IP20
	सेटिङको लागि सन्दर्भ तापमान	ºC	30
	थर्मल तत्व को	ºC	30
	परिवेश तापमान	ºC	-5~+40 (विशेष आवेदन कृपया सन्दर्भ गर्नुहोस्
	(दैनिक औसत ≤35ºC संग)	ºC	तापमान क्षतिपूर्ति सुधार)
	भण्डारण तापमान	ºC	-२५~+७०
स्थापना	टर्मिनल जडान प्रकार		केबल/पिन-प्रकार बसबार
	केबलको लागि टर्मिनल आकार शीर्ष/तल	mm2	25
	केबलको लागि टर्मिनल आकार शीर्ष/तल	AWG	3月18 दिन
	बसबारको लागि थर्मिनल साइज माथि/तल	mm2	25
	बसबारको लागि थर्मिनल साइज माथि/तल	AWG	3月18 दिन
	टाइटनिङ टर्क	N*m	2
	टाइटनिङ टर्क	इन-lbs	18
	माउन्ट गर्दै		द्रुत क्लिप उपकरणको माध्यमबाट DIN रेल EN 60715 (35mm) मा
	जडान		माथि र तलबाट

STM10-63 मिनिएचर सर्किट ब्रेकरको मुख्य कार्यहरू

1. ओभरलोड सुरक्षा: जब सर्किटमा वर्तमान MCB को मूल्याङ्कन मूल्य भन्दा बढी हुन्छ, STM10-63 लघु सर्किट ब्रेकरले स्वचालित रूपमा सर्किट र उपकरणलाई अधिक तताउनबाट रोक्न निश्चित समय भित्र सर्किट काट्नेछ।

2.सर्ट-सर्किट सुरक्षा: जब सर्किटमा सर्ट-सर्किट हुन्छ, STM10-63 लघु सर्किट ब्रेकरले सर्किट र उपकरणलाई क्षति पुर्‍याउन सर्ट-सर्किट प्रवाहलाई रोक्नको लागि तुरुन्तै सर्किट काट्नेछ।

3. चुहावट सुरक्षा (केही MCB हरूमा यो प्रकार्य हुन्छ): चुहावट सुरक्षा भएका MCB हरूका लागि, जब सर्किटमा चुहावट हुन्छ, STM10-63 लघु सर्किट ब्रेकरले व्यक्तिगत सुरक्षाको रक्षा गर्न सर्किटलाई तुरुन्तै काट्नेछ।

MCBs को सञ्चालन को सिद्धान्त

MCBs मा सामान्यतया भित्र थर्मल चुम्बकीय वा इलेक्ट्रोनिक ट्रिप डिटेक्टर हुन्छ, जुन सर्किटमा वर्तमान परिवर्तनहरू पत्ता लगाउन प्रयोग गरिन्छ। जब करेन्ट असामान्य हुन्छ, स्ट्राइकरले MCB को ट्रिपिङ मेकानिजम ट्रिगर गर्छ, जसले गर्दा STB1-63 मिनिएचर सर्किट ब्रेकरले छिटो सर्किट काट्छ।

1. थर्मल म्याग्नेटिक स्ट्राइकर: यसले ट्रिपिङ ट्रिगर गर्न कन्डक्टर मार्फत विद्युत् प्रवाह गर्दा उत्पन्न हुने तापलाई प्रयोग गर्छ। जब करेन्ट धेरै ठूलो हुन्छ, कन्डक्टर तातो हुन्छ, जसले थर्मल म्याग्नेटिक स्ट्राइकर भित्रको बाइमेटललाई झुकाउँछ, जसले गर्दा ट्रिपिङ मेकानिजम ट्रिगर हुन्छ।

2. इलेक्ट्रोनिक स्ट्राइकर: यसले वर्तमान परिवर्तनहरू पत्ता लगाउन र ट्रिपिङ मेकानिजमको कार्य नियन्त्रण गर्न इलेक्ट्रोनिक कम्पोनेन्टहरू प्रयोग गर्दछ। जब एक असामान्य प्रवाह पत्ता लगाइन्छ, इलेक्ट्रोनिक स्ट्राइकरले सर्किट काट्नको लागि ट्रिपिङ मेकानिजममा संकेत पठाउँछ।

MCB को आवेदन परिदृश्य

MCB हरू व्यापक रूपमा आवासीय, व्यावसायिक र औद्योगिक क्षेत्रहरूमा विद्युतीय प्रणालीहरूमा सर्किट र उपकरणहरूलाई असामान्य करेन्टहरूबाट हुने क्षतिबाट जोगाउन प्रयोग गरिन्छ। तिनीहरू सामान्यतया वितरण बक्सहरू, स्विचबोर्डहरू वा नियन्त्रण क्याबिनेटहरूमा स्थापित हुन्छन् र मुख्य स्विच वा सर्किटको शाखा स्विचको रूपमा प्रयोग गरिन्छ।

MCBs को चयन र स्थापना

1. चयन: MCBs चयन गर्दा, तपाईंले सर्किटको मूल्याङ्कन गरिएको वर्तमान, भोल्टेज स्तर, सुरक्षा विशेषताहरू, र चुहावट सुरक्षा आवश्यक छ कि छैन जस्ता कारकहरू विचार गर्न आवश्यक छ। चयन गरिएको STB1-63 मिनिएचर सर्किट ब्रेकरले स्थानीय विद्युतीय सुरक्षा मापदण्ड र नियमहरूको पालना गरेको सुनिश्चित गर्न पनि महत्त्वपूर्ण छ।

2. स्थापना: STB1-63 मिनिएचर सर्किट ब्रेकरहरू सुक्खा, हावा चल्ने वातावरणमा संक्षारक ग्यासहरूबाट मुक्त हुनुपर्छ र यसलाई सही र सुरक्षित रूपमा तार गरिएको छ भनी सुनिश्चित गर्नुपर्छ। स्थापनाको क्रममा, सान्दर्भिक विद्युतीय सुरक्षा नियमहरू र सञ्चालन प्रक्रियाहरू अवलोकन गरिनुपर्छ।
