RCCB B मोडेल अवशिष्ट वर्तमान सर्किट ब्रेकर

RCCB B मोडेलको अवशिष्ट वर्तमान सर्किट ब्रेकरले तीन चरणको नेटवर्कमा लगातार गल्तीको घटनामा सुरक्षा गर्दछ। यो सामान्यतया रिचार्जिङ स्टेशन, मेडिकल उपकरण र उपकरणहरू, नियन्त्रकहरू र चर स्पीड ड्राइभहरू, ब्याटर चार्जहरू र इन्भर्टरहरू (DC) को क्षेत्रमा प्रयोग गरिन्छ। IEC/EN62423 मानक।

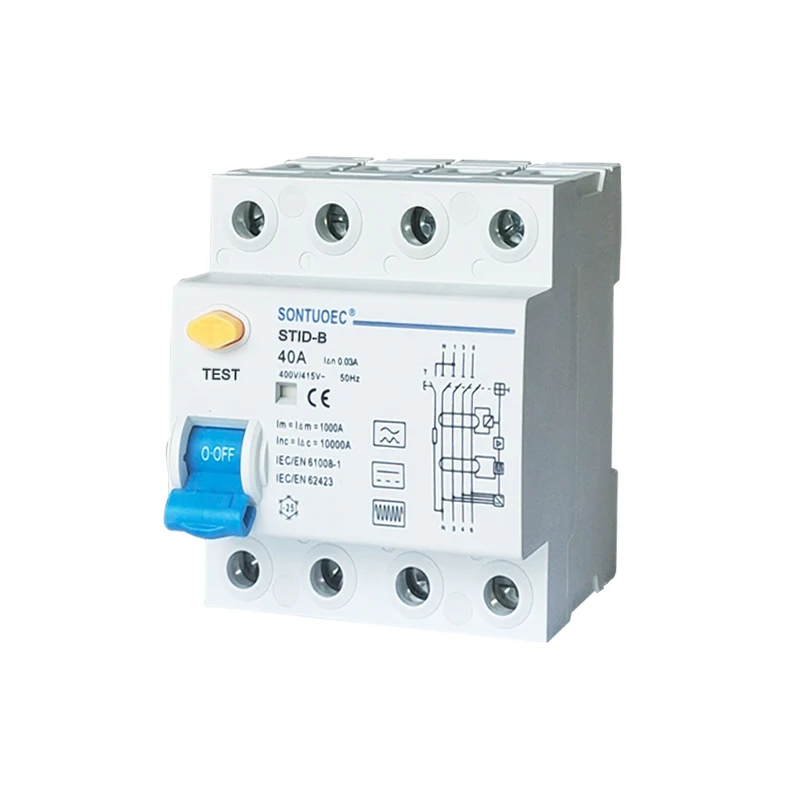

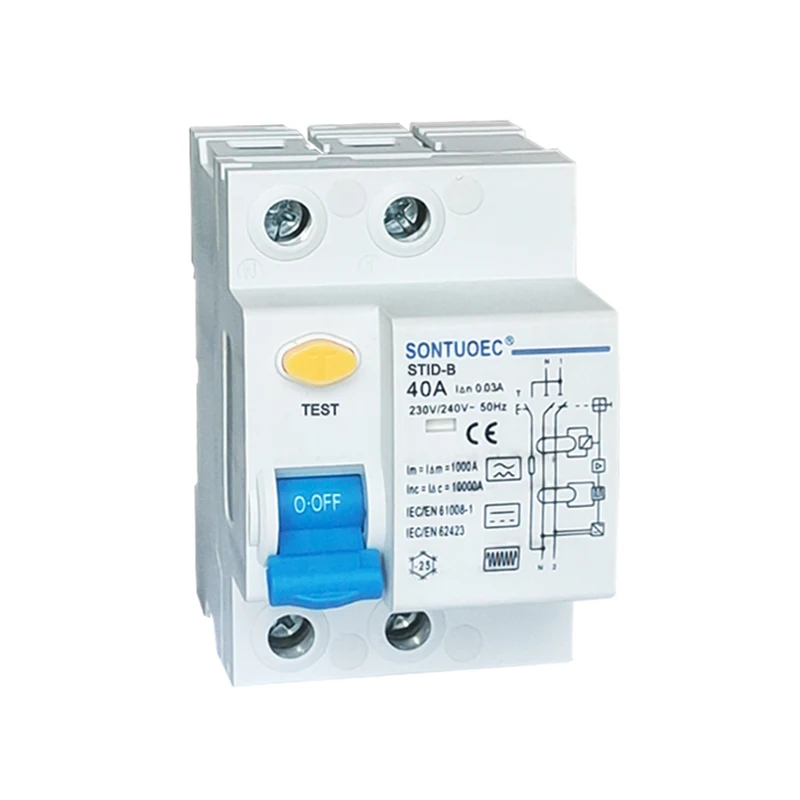

मोडेल:STID-B

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

विद्युतीय सुविधा	मानक		IEC/EN62423&IEC/EN61008-1
	प्रकार (पृथ्वी चुहावट को लहर रूप सेन्स्ड)		B
	वर्तमान मा मूल्याङ्कन गरियो	A	२५,४०,६३
	पोलहरू	P	1P+N, 3P+N
	मूल्याङ्कन भोल्टेज Ue	V	IP+N:230/240V;3P+N:400/415V
	मूल्याङ्कन गरिएको संवेदनशीलता I एन	A	०.०३,०.१,०.३
	इन्सुलेशन भोल्टेज Ui	V	500
	रेटेड अवशिष्ट निर्माण र	A	५०० (इन=२५ए/४०ए)
	तोड्ने क्षमता म	A	६३०(इन=६३ए)
	सर्ट-सर्किट वर्तमान I c	A	10000
	SCPD फ्यूज	A	10000
	I n अन्तर्गत ब्रेक समय	s	≤०.१
	मूल्याङ्कन गरिएको आवृत्ति	Hz	50
	रेटेड आवेग प्रतिरोध भोल्टेज (1.2/5.0) Uimp	V	4000
मेकानिक आई सुविधाहरू	ind मा डाइलेक्ट्रिक परीक्षण भोल्टेज। फ्रेड। १ मिनेटको लागि	kv	2.5
	प्रदूषण डिग्री		2
	विद्युतीय जीवन		2000
	मेकानिका आईआईएफई		10000
	गल्ती वर्तमान सूचक		हो
	संरक्षण डिग्री		IP20
	परिवेश तापमान (दैनिक औसत 35 संग)	ºC	-४०~+५५ डिग्री सेल्सियस
	भण्डारण तापमान	ºC	-40~+70ºC

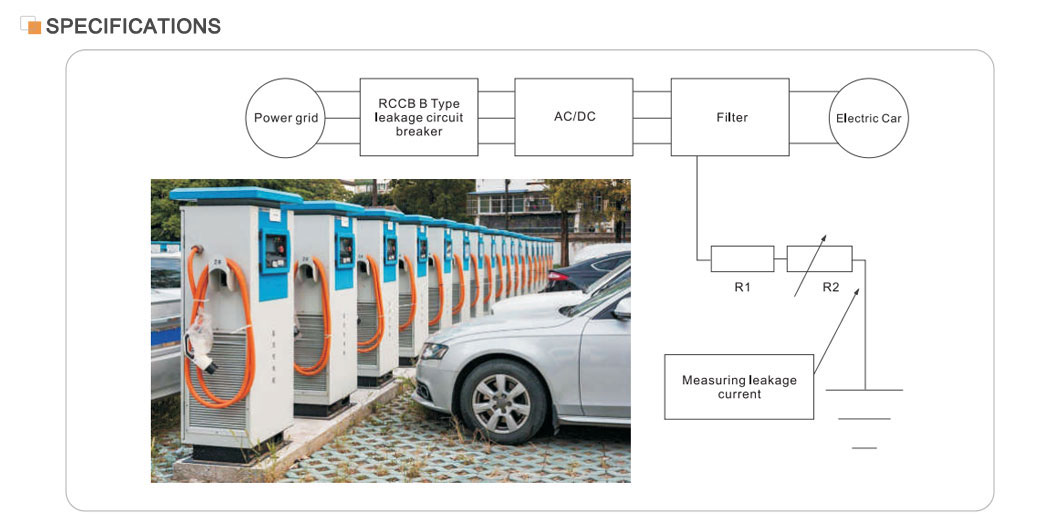

STID-B RCCB B मोडेल अवशिष्ट वर्तमान सर्किट ब्रेकर A प्रकारको लागि उपयुक्त छ र DC अवशिष्ट धाराहरू, DC अवशिष्ट प्रवाहहरू जो रेक्टिफायर सर्किटहरू र उच्च आवृत्ति AC अवशिष्ट धाराहरूबाट उत्पन्न हुन सक्छ स्मूथ गर्नका लागि पनि उपयुक्त छ। यसले तीन-चरण सञ्जालहरूमा लगातार दोष प्रवाहको घटनामा सुरक्षा प्रदान गर्दछ। STID-B सामान्यतया चार्जिङ स्टेशनहरू, चिकित्सा उपकरण र उपकरणहरू, नियन्त्रकहरू र चल गति ड्राइभहरू, ब्याट्री चार्जरहरू र इन्भर्टरहरू (DC) को क्षेत्रमा प्रयोग गरिन्छ। STID-B ले IEC/EN61008 र IEC/EN62423 मापदण्डहरूको पालना गर्दछ।

मुख्य विशेषताहरु

मूल्याङ्कन गरिएको वर्तमान: 40A, ठूला वर्तमान विद्युतीय प्रणालीहरूको लागि उपयुक्त।

चुहावट सुरक्षा: उच्च संवेदनशीलता र शुद्धता संग, यसले चुहावट वर्तमान पत्ता लगाउन सक्छ र धेरै छोटो समयमा बिजुली आपूर्ति काट्न सक्छ।

सुरक्षा कार्यसम्पादन: उत्पादनको सुरक्षा र विश्वसनीयता सुनिश्चित गर्दै IEC/EN61008.1 र GB16916.1 जस्ता अन्तर्राष्ट्रिय मापदण्डहरू अनुरूप।

आवेदनको दायरा: बिजुली प्रणालीको लागि व्यापक सुरक्षा प्रदान गर्न औद्योगिक, व्यावसायिक, उच्च वृद्धि र सिभिल भवनहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

सञ्चालनको सिद्धान्त

RCCB B मोडेल अवशिष्ट वर्तमान सर्किट ब्रेकर शून्य अनुक्रम वर्तमान ट्रान्सफर्मरमा आधारित छ। प्रत्येक सञ्चालन चरण शून्य अनुक्रम वर्तमान ट्रान्सफर्मर मार्फत जान्छ, जसको माध्यमिक पक्ष विद्युत चुम्बकीय डिटेन्टसँग जोडिएको हुन्छ। सामान्य अवस्थाहरूमा, शून्य अनुक्रम वर्तमान ट्रान्सफर्मर मार्फत चरण प्रवाहहरूको भेक्टर योग शून्य हुन्छ, त्यसैले ट्रान्सफर्मर मार्फत प्रवाह शून्य हुन्छ, माध्यमिक आउटपुट भोल्टेज पनि शून्य हुन्छ, र सर्किट ब्रेकरले काम गर्दैन। जे होस्, एक पटक चुहावट प्रवाह बढ्छ र माध्यमिक साइड आउटपुट भोल्टेजलाई निश्चित स्तरमा बढाउन ड्राइभ गर्दछ, विद्युत चुम्बकीय रिलिज सक्रिय हुन्छ, अपरेटिङ मेकानिजमलाई कार्य गर्न र बिजुली आपूर्तिमा जडान गरिएका सम्पर्कहरू विच्छेद गर्न ड्राइभ गर्दै, यसरी चुहावट सुरक्षा महसुस हुन्छ।

चयन र स्थापना

चयन: RCCB चयन गर्दा, मूल्याङ्कन गरिएको भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, चुहावट कार्य वर्तमान र विद्युतीय प्रणालीको कार्य समय जस्ता मापदण्डहरू विचार गर्नुपर्छ। आवश्यक सुरक्षाको प्रकार (जस्तै प्रत्यक्ष सम्पर्क सुरक्षा वा अप्रत्यक्ष सम्पर्क सुरक्षा) अनुसार उपयुक्त RCCB चयन गर्न पनि आवश्यक छ।

स्थापना: RCCB बिजुली प्रणालीको आगमन छेउमा वा शाखा लाइनमा सम्पूर्ण विद्युत प्रणाली वा एक विशेष शाखा लाइनको पूर्ण सुरक्षा सुनिश्चित गर्न स्थापित हुनुपर्छ। स्थापना गर्दा, RCCB को उचित जडान र विश्वसनीय सञ्चालन सुनिश्चित गर्न सान्दर्भिक मापदण्डहरू र कोडहरू कडाईका साथ अवलोकन गरिनुपर्छ।
