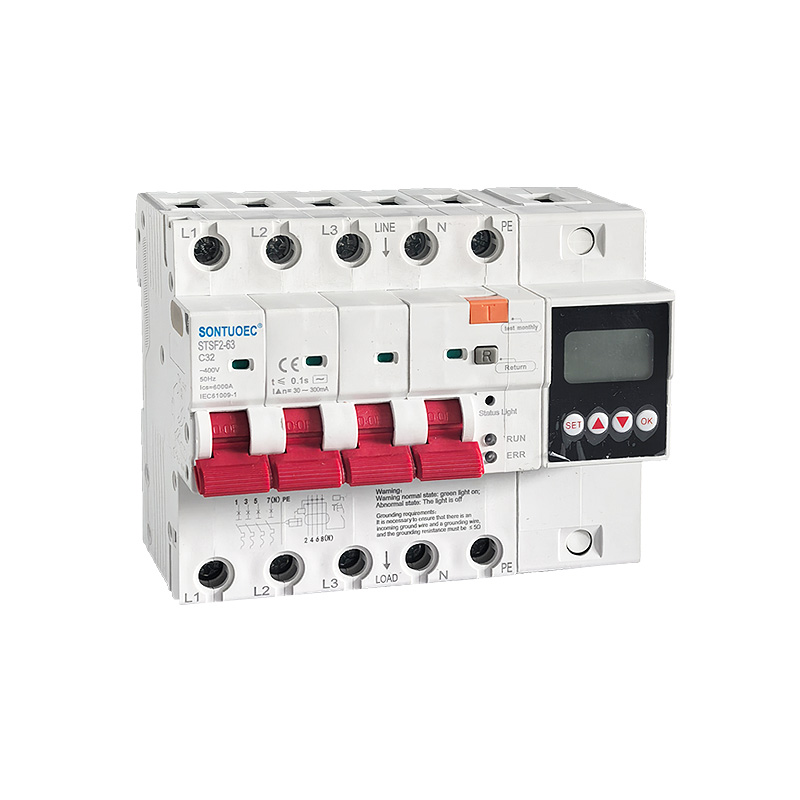

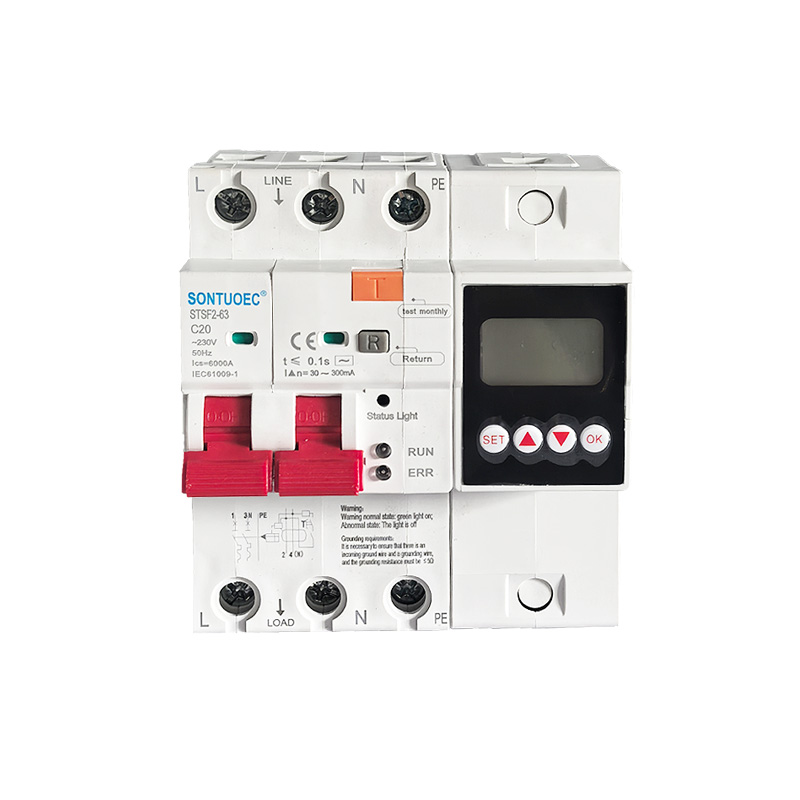

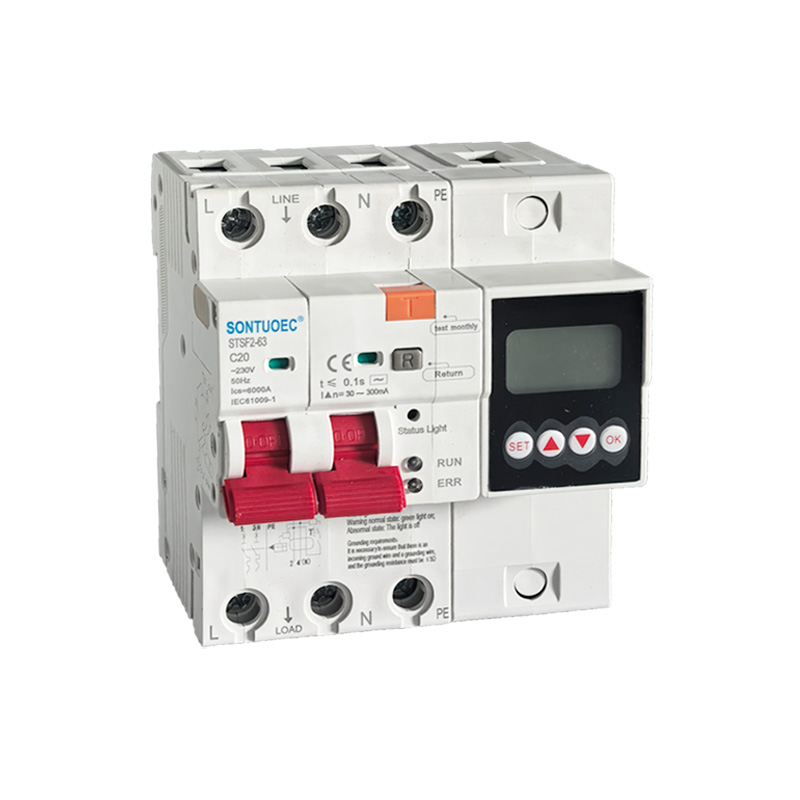

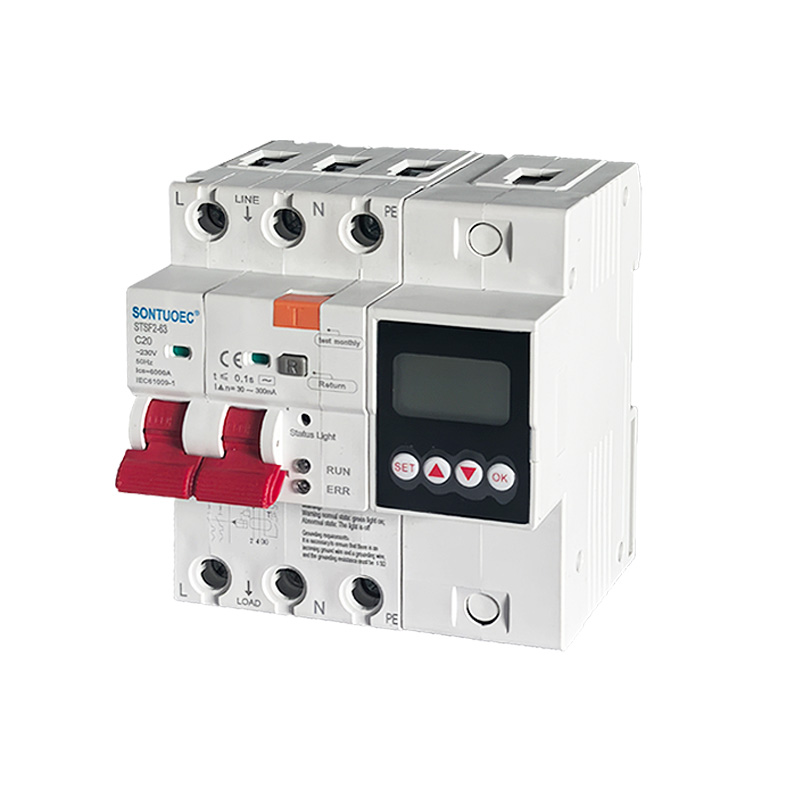

बौद्धिक विसर्जन विरोधी इलेक्ट्रिक झटका रिसाव संरक्षक 220V एयर सर्किट ब्रेकर

STSF2-63/100 100A 2p 4p Multifunctional RCBO AC 50/60Hz को लागि उपयुक्त छ, 230V-400V को भोल्टेज र 100A को मूल्याङ्कन गरिएको करन्ट भएको सर्किटमा मूल्याङ्कन गरिएको छ, जब व्यक्तिलाई विद्युत् चुहिन्छ वा पावर ग्रिड चुहावट हुन्छ। जब चुहावट, ओभरभोल्टेज, र अन्डरभोल्टेज सेट मानहरूमा पुग्छ, अवशिष्ट वर्तमान सर्किट ब्रेकरले छिटो छिटो बिजुली आपूर्ति काट्न धेरै छोटो अवधिमा काम गर्न सक्छ। जब अवशिष्ट वर्तमान सर्किट ब्रेकर को निगरानी तापमान सेट मान पुग्छ, निगरानी जमीन तार जोडिएको छैन। जडान हुँदा, उत्पादनले कर्मचारी र विद्युतीय उपकरणहरूको सुरक्षाको लागि अलार्म ध्वनि उत्सर्जन गर्दछ, र बच्न सक्छ। पावर ग्रिड मा overvoltage को कारण उपकरण को क्षति रोक्नुहोस्। ओभरलोड, सर्ट सर्किट, चुहावट, ओभरभोल्टेज अंडरभोल्टेज र अत्यधिक तापक्रम संरक्षण कार्यहरू पनि सामान्य परिस्थितिमा विद्युतीय उपकरणहरू बीच-बीचमा खोल्न र बन्द गर्न प्रयोग गर्न सकिन्छ। प्रकाश सर्किटहरू, विशेष गरी औद्योगिक र व्यावसायिक प्रकाश वितरण प्रणालीहरूको लागि उपयुक्त। उत्पादनसँग सानो मात्रा, कम्प्याक्ट संरचना, र अन्य समान उत्पादनहरू भन्दा राम्रो लागत प्रभावकारिता छ। यसको सुन्दर उपस्थिति छ, उच्च ब्रेकिङ क्षमताले यसलाई घरायसी बिजुली वितरणको लागि राम्रो विकल्प बनाउँछ। यो उत्पादनले GB/T 16917.1 र IEC 61009-1 मापदण्डहरूको पालना गर्दछ र CE प्रमाणीकरण प्राप्त गरेको छ।

मोडेल:STFS2-63

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

निर्दिष्टीकरण:

विद्युतीय सुविधाहरू	मानक	एकाइ	IEC/EN 61009-1
	मोड		इलेक्ट्रोनिक प्रकार
	प्रकार (पृथ्वी चुहावट को लहर रूप सेन्स्ड)		AC
	थर्मो-चुम्बकीय रिलीज विशेषता		बी, सी, डी
	हालको मूल्याङ्कन गरिएको ln	A	6-100A(6,10,16,20,25,32,40,63; 80,100A) समायोज्य
	पोलहरू	P	1P+N, 3P+N
	मूल्याङ्कन भोल्टेज Ue	V	AC 230, 400 (समायोज्य)
	मूल्याङ्कन गरिएको संवेदनशीलता I△n	A	30-300mA(30,100,300mA) समायोज्य
	मूल्याङ्कन गरिएको अवशिष्ट निर्माण र तोड्ने क्षमता l△m	A	500
	मूल्याङ्कन गरिएको सर्ट-सर्किट क्षमता Icn	A	6000
	I अन्तर्गत ब्रेक समय△n	S	≤०.१
	मूल्याङ्कन गरिएको आवृत्ति	Hz	५०/६०
	रेटेड आवेग विथस्ट्यान्ड भोल्टेज (1.2/50) Uimp	V	4000
	1 मिनेटको लागि ind.Freq मा डाइलेक्ट्रिक परीक्षण भोल्टेज	kV	2
	इन्सुलेशन भोल्टेज Ui	V	250
	प्रदूषण डिग्री		2
अन्यr	ओभर / कम भोल्टेज सुरक्षा;	र	तापमान संरक्षण ; फायर-अल्वार्म र अन्य
मेकानिकल सुविधाहरू	विद्युतीय जीवन		4000
	यान्त्रिक जीवन		10000
	त्रुटि वर्तमान सूचक		हो
	संरक्षण डिग्री		IP20
	परिवेश तापमान	ºC	-5~+40 (विशेष आवेदन कृपया सन्दर्भ गर्नुहोस्
	(दैनिक औसत≤35ºC संग)	ºC	तापमान क्षतिपूर्ति सुधार)
	भण्डारण तापमान	ºC	-२५~+७०
स्थापना	टर्मिनल जडान प्रकार		केबल/पिन-प्रकार बसबार/U-प्रकार बसबार

	टर्मिनल आकार केबलको लागि माथि / तल	mm2	25
	टर्मिनल आकार केबलको लागि माथि / तल	AWG	१८-५
	बसबारको लागि टर्मिनल आकार शीर्ष/तल	mm2	25
	बसबारको लागि टर्मिनल आकार शीर्ष/तल	AWG	१८-३
	माउन्ट गर्दै		DIN रेलमा EN 60715 (35mm) द्रुत क्लिप उपकरणको माध्यमबाट
	जडान		माथिबाट

वरपरको हावाको तापक्रम:

1. परिवेशको हावाको तापमान -5 1C भन्दा कम हुनु हुँदैन, + 40 C भन्दा बढी हुँदैन, र दैनिक औसत मान + 35 C भन्दा बढी हुँदैन।

2. उचाइ: स्थापना साइटको उचाइ 2000m भन्दा बढी हुनु हुँदैन।

3. वायुमण्डलीय अवस्था

हावा सफा छ, र अधिकतम तापमान + 40 डिग्री सेल्सियसमा, हावाको सापेक्षिक आर्द्रता 50% भन्दा बढी हुँदैन। कम तापमानमा उच्च सापेक्ष आर्द्रतालाई अनुमति दिइन्छ, जस्तै + 20 C मा,

सापेक्ष आर्द्रता 90% भन्दा बढी हुनु हुँदैन। तापक्रम परिवर्तनको कारणले गर्दा कहिलेकाहीँ मध्यम संक्षेपणको कारणले गर्दा, उचित उपायहरू लिन ध्यान दिनु पर्छ।

4. स्थापना कोटि स्थापना कोटिहरु lI र III हो

हाल र पोलहरूको संख्या

100A: यसले RCBO लाई 100 amps मा मूल्याङ्कन गरेको संकेत गर्छ। हालको मूल्याङ्कन सर्किट ब्रेकरले अत्यधिक ताप वा क्षति नगरी निरन्तर बोक्न सक्ने वर्तमानको अधिकतम मान हो।

2p, 4p: यहाँ "p" ले पोलहरूको संख्यालाई बुझाउँछ, अर्थात्, सर्किट ब्रेकर जडान गर्न सकिने सर्किट चरणहरूको संख्या। 2p को मतलब सर्किट ब्रेकर दुई सर्किट चरणहरू (सामान्यतया फायर र शून्य) मा जडान गर्न सकिन्छ, जबकि 4p को मतलब यो चार सर्किट चरणहरू (सामान्यतया तीन-चरण फायर र शून्य) मा जडान गर्न सकिन्छ।

बहुकार्यात्मक

Multifunctional ले संकेत गर्दछ कि यो 100A 2p 4p Multifunctional RCBO विभिन्न प्रकारका सुरक्षा कार्यहरूसँग सुसज्जित छ। आधारभूत ओभरलोड र सर्ट-सर्किट सुरक्षाको अतिरिक्त, यसले चुहावट सुरक्षा, अन्डरभोल्टेज सुरक्षा, ओभरभोल्टेज सुरक्षा, र यस्तै अन्य प्रदान गर्न सक्छ। तापक्रम संरक्षण，पानी प्रवेश अलार्म，समायोज्य वर्तमान र भोल्टेज। यी सुरक्षाहरूले RCBO लाई सर्किट र उपकरणहरूको लागि थप व्यापक सुरक्षा प्रदान गर्न अनुमति दिन्छ।

चेतावनी!

चेतावनी सामान्य अवस्था: हरियो बत्ती अन;

असामान्य अवस्था: बत्ती बन्द छ

ग्राउन्डिङ आवश्यकताहरू:

यो सुनिश्चित गर्न आवश्यक छ कि त्यहाँ आगमन ग्राउन्ड तार र ग्राउन्डिङ तार छ, र ग्राउन्डिङ प्रतिरोध s 5Q हुनुपर्छ!

आवेदन परिदृश्य

RCBO सँग विभिन्न प्रकारका सुरक्षा कार्यहरू भएकाले, यो प्रायः व्यक्तिगत सुरक्षा चाहिने सर्किटहरूमा प्रयोग गरिन्छ, जस्तै प्रकाशको लागि विद्युतीय सर्किट, कमजोर शक्ति, र घर र सार्वजनिक स्थानहरूमा विद्युतीय उपकरणहरू। यी ठाउँहरू प्रायः पानी र चिसोले विशेषता हुन्छन्, जसले सजिलै चुहावट दुर्घटनाहरू निम्त्याउन सक्छ। थप रूपमा, RCBO औद्योगिक विद्युतीय प्रणालीहरूमा पनि प्रयोग गर्न सकिन्छ जहाँ मानव सुरक्षा एक पूर्व शर्त हो, जस्तै परिधीय प्रकाश नियन्त्रण सर्किटहरू, रडार प्रणालीहरू, र भूवैज्ञानिक अन्वेषण उपकरणहरू।
