इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर

इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर एक प्रकारको विद्युतीय उपकरण हो जसमा सुरक्षा कार्यहरू जस्तै ओभरलोड, सर्ट सर्किट र अन्डर भोल्टेज हुन्छ। यसको कार्य सिद्धान्त भनेको सामान्य अपरेटिङ अवस्थाहरूमा, सर्किट ब्रेकर बन्द अवस्थामा छ, जब सर्किट ओभरलोड, सर्ट सर्किट वा भोल्टेज अन्तर्गत र अन्य त्रुटिहरू, सर्किट ब्रेकरले स्वचालित रूपमा सर्किट विच्छेद गर्नेछ, ताकि सर्किट र उपकरणको सुरक्षाको सुरक्षा गर्न।

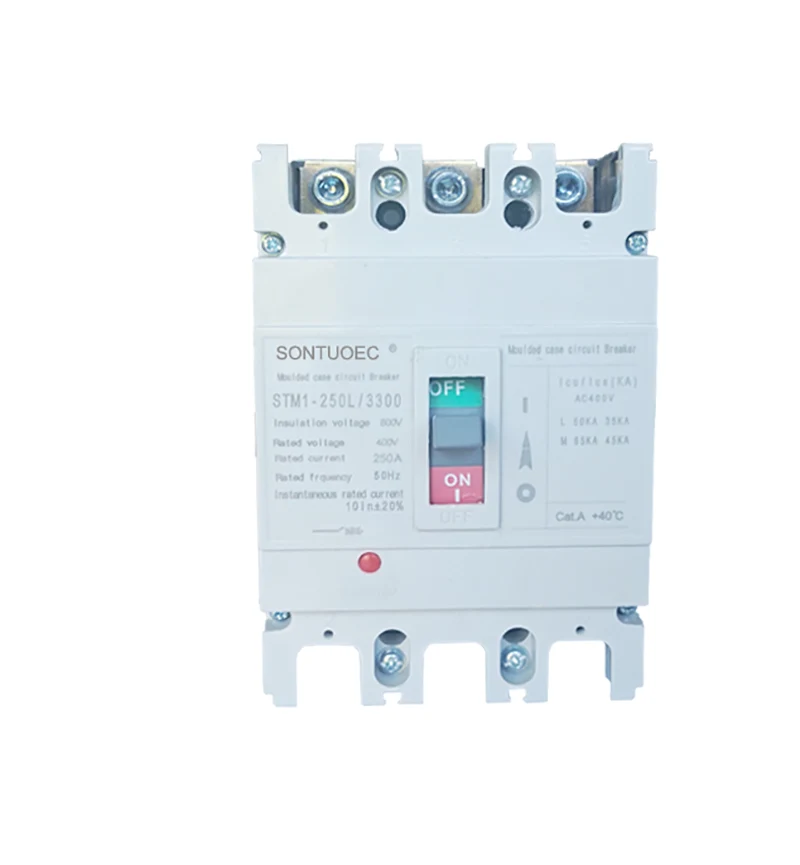

मोडेल:STM1-250L

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

मोडेल		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Cortirucus curert रेटेड		125			250			400			630			800			1250
Curert hn(A) मूल्याङ्कन गरिएको		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			४००,५००,६३०			६३०,७००,८००			८०,०१०,००१,२५०
		६३,८०,१००,१२५			180,200,225.25
मूल्याङ्कन गरिएको अपरेटिङ भोटेज Ue(V)DC								५००,५५०,७			501,000
मूल्याङ्कन जारी भोटेज UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
परीक्षण भोटेज एक माइट (V)		3500			3500			3500			3500			3500			3500
ब्रेकिङ क्षमता (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	५००V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
मेकारिकल उनी	समय	7000			7000			4000			4000			2500			2000
इलेक्ट्रिक जीवन	समय	2000			2000			1000			1000			800			600
ब्रेकिङ समय(ms)		20			20			20			20			20			20
स्थापना स्थान		कुनै पनि ठाउँ
बोलेटर क्षमता		हो
मानक		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
तापक्रम (C)		25℃-50℃
संरक्षण क्षय		b20
सहायक		OF/SD/MX
आर्किङ दूरी(मिमी)		250

मोडेल NO	STM1-250L/3300
आर्क-निभाउने माध्यम	हावा
मानक:	IEC 60947-2
संरचना	MCCB
टाइप गर्नुहोस्	Moulede केस सर्किट ब्रेकर
प्रमाणीकरण	CE
अनुमोदनहरू	CE, ISO9001
डेलिभरी समय	भित्र २० दिन
विशिष्टता	63A-630A
उत्पत्ति	वानजाउ झेजियाङ
उत्पादन क्षमता	2000 टुक्रा / हप्ता
गति	सामान्य प्रकार सर्किट ब्रेकर
स्थापना	फिक्स
पोल नम्बर	३पी ४पी
कार्य	परम्परागत सर्किट ब्रेकर, सर्किट ब्रेकर विफलता संरक्षण, Overcurrent संरक्षण
मूल्य	कारखाना मूल्य
वारेन्टी समय	१२ महिना
यातायात प्याकेज	भित्री बक्स / दफ्ती
ट्रेडमार्क	SONTUOEC, WZSTEC, SONTUNE, IMDEC
HS कोड	8536200000

संरचना र विशेषताहरू

संरचना: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर सामान्यतया सम्पर्क प्रणाली, चाप बुझाउने प्रणाली, अपरेटिङ मेकानिज्म, स्ट्राइकर, र खोल र अन्य भागहरू समावेश गर्दछ।

विशेषताहरु:

यसमा उच्च ब्रेकिङ क्षमता र राम्रो गतिशील थर्मल स्थिरता छ।

खोल ज्वाला-retardant, चाप-प्रतिरोधी इन्सुलेट सामग्री, उच्च सुरक्षा प्रदर्शन संग बनेको छ।

अपरेटिङ मेकानिज्म लचिलो र भरपर्दो छ, जुन प्रयोगकर्ताहरूलाई म्यानुअल वा विद्युतीय रूपमा सञ्चालन गर्नको लागि सुविधाजनक छ।

विच्छेदनकर्तासँग विभिन्न प्रकारका सुरक्षा कार्यहरू छन्, र सर्किटको विभिन्न गल्तीहरू अनुसार सम्बन्धित कार्यहरू गर्न सक्छ।

कार्य र प्रयोग

प्रकार्य: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकरमा विभिन्न सुरक्षा कार्यहरू छन् जस्तै ओभरलोड सुरक्षा, सर्ट सर्किट सुरक्षा, भोल्टेज संरक्षण र चुहावट सुरक्षा। ती मध्ये, ओभरलोड सुरक्षा भनेको सर्किट ओभरलोड हुँदा, सर्किट ब्रेकरले स्वचालित रूपमा सर्किटलाई विच्छेदन गर्न सक्छ ताकि उपकरणलाई अधिक तताउने कारणले क्षति हुनबाट जोगाउन सक्छ। सर्ट-सर्किट संरक्षण भनेको सर्किटमा सर्ट-सर्किट हुँदा, सर्किट ब्रेकरले आगो र अन्य सुरक्षा दुर्घटनाहरू रोक्नको लागि द्रुत रूपमा गल्ती करेन्ट काट्न सक्छ; undervoltage सुरक्षा भनेको जब पावर सप्लाई भोल्टेज मूल्याङ्कन गरिएको मान भन्दा कम हुन्छ, सर्किट ब्रेकरले स्वचालित रूपमा उपकरणलाई क्षतिग्रस्त हुनबाट जोगाउन सर्किटलाई विच्छेद गर्न सक्छ; र चुहावट सुरक्षा भनेको सर्किटमा चुहावट हुँदा, सर्किट ब्रेकरले व्यक्तिगत सुरक्षाको रक्षा गर्न समयमै विद्युत आपूर्ति काट्न सक्छ। चुहावट संरक्षण भनेको व्यक्तिगत सुरक्षाको लागि सर्किटमा चुहावट हुँदा सर्किट ब्रेकरले समयमा विद्युत आपूर्ति काट्न सक्छ।

प्रयोगहरू: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकरहरू व्यापक रूपमा आवासीय, व्यावसायिक, औद्योगिक र यातायात क्षेत्रहरूमा विद्युतीय प्रणालीहरूमा प्रयोग गरिन्छ। आवासीय क्षेत्रमा, यो घर सर्किट र विद्युत उपकरण को सुरक्षा को रक्षा गर्न को लागी प्रयोग गरिन्छ; वाणिज्य क्षेत्रमा, यो ठूला भवनहरू र व्यावसायिक परिसरहरूको विद्युतीय प्रणालीहरू सुरक्षित गर्न प्रयोग गरिन्छ; औद्योगिक क्षेत्रमा, यो कारखाना उपकरण र मिसिनहरूको सुरक्षित सञ्चालन नियन्त्रण र सुरक्षा गर्न प्रयोग गरिन्छ; यातायात क्षेत्रमा, यो ट्राफिक बत्ती, रेलमार्ग संकेत र अन्य उपकरण को स्थिर सञ्चालन को रक्षा गर्न प्रयोग गरिन्छ।
