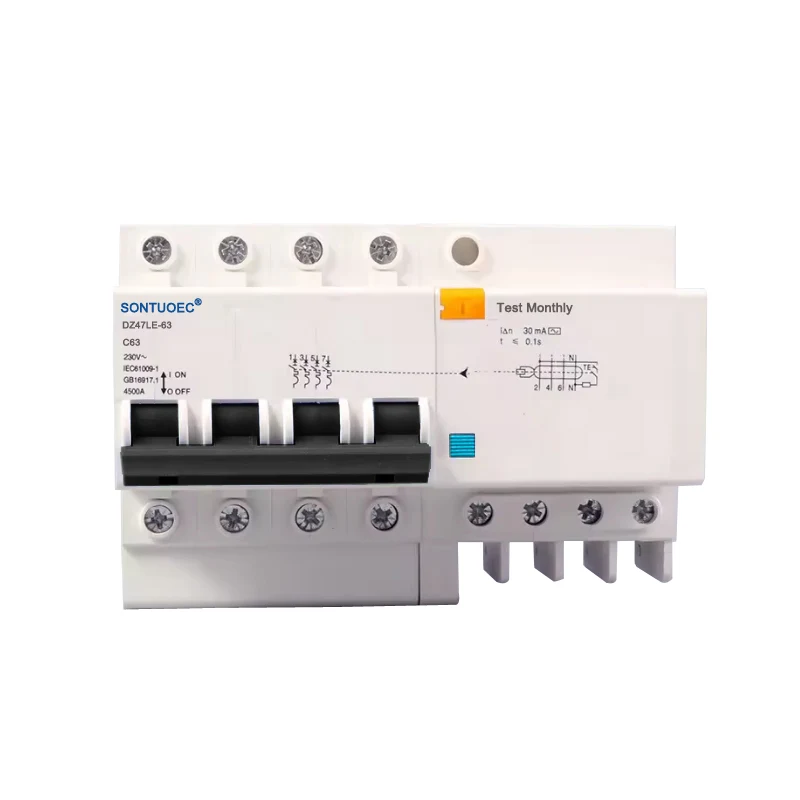

4P RCBO AC प्रकार

सञ्चालनको सिद्धान्त

4P RCBO AC प्रकारको सञ्चालन सिद्धान्त प्रवाहहरूको भेक्टर योग र विद्युत चुम्बकीय सिद्धान्तहरूमा आधारित छ। जब आगो (L) र शून्य (N) तारहरूमा सर्किटमा प्रवाहहरू परिमाणमा बराबर हुँदैनन्, ट्रान्सफर्मर सर्किटको प्राथमिक छेउमा प्रवाहहरूको भेक्टर योग शून्य हुँदैन, जसले माध्यमिक साइड कुण्डलमा प्रेरित भोल्टेज उत्पन्न गर्दछ। यो प्रेरित भोल्टेज विद्युत चुम्बकीय रिलेमा थपिएको छ, एक उत्तेजना प्रवाह उत्पन्न गर्दछ जसले उल्टो डिमग्नेटाइजिंग बल सिर्जना गर्दछ। जब दोष प्रवाह RCBO को अपरेटिङ वर्तमान मूल्यमा पुग्छ, यो रिभर्स डिमग्नेटाइजिंग बलले इलेक्ट्रोम्याग्नेटिक रिले भित्रको आर्मेचरलाई जुवाबाट छुट्याउनेछ, अपरेटिङ मेकानिजमलाई कार्य गर्न धकेल्छ र दोष वर्तमान सर्किट काट्छ।

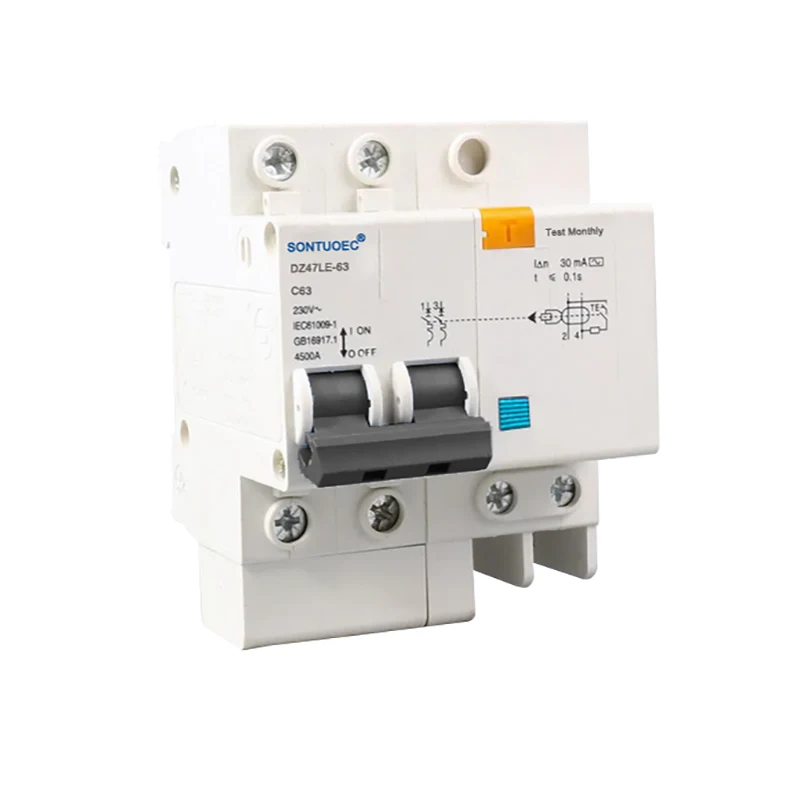

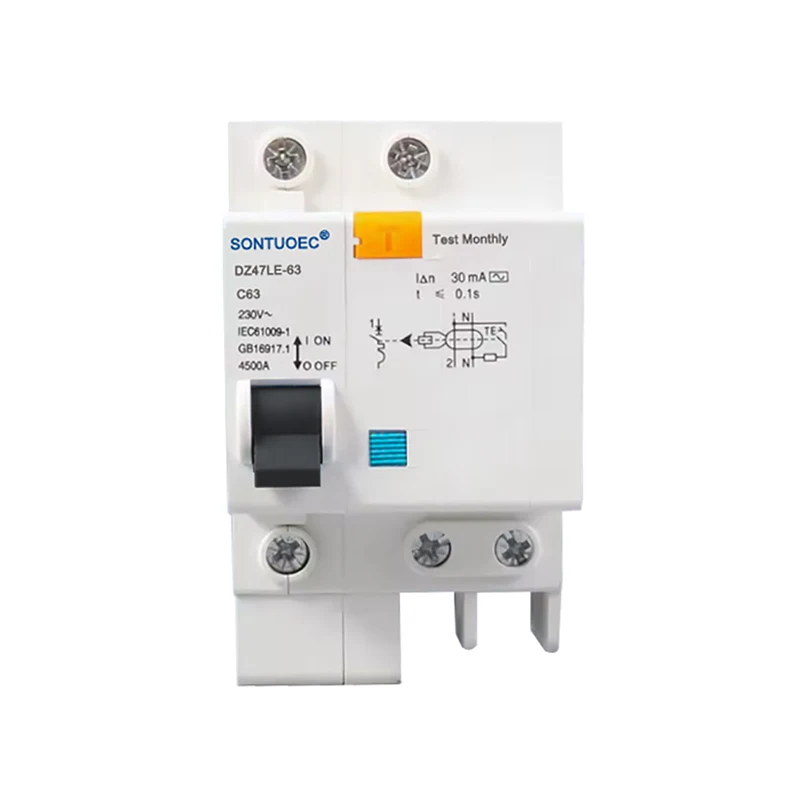

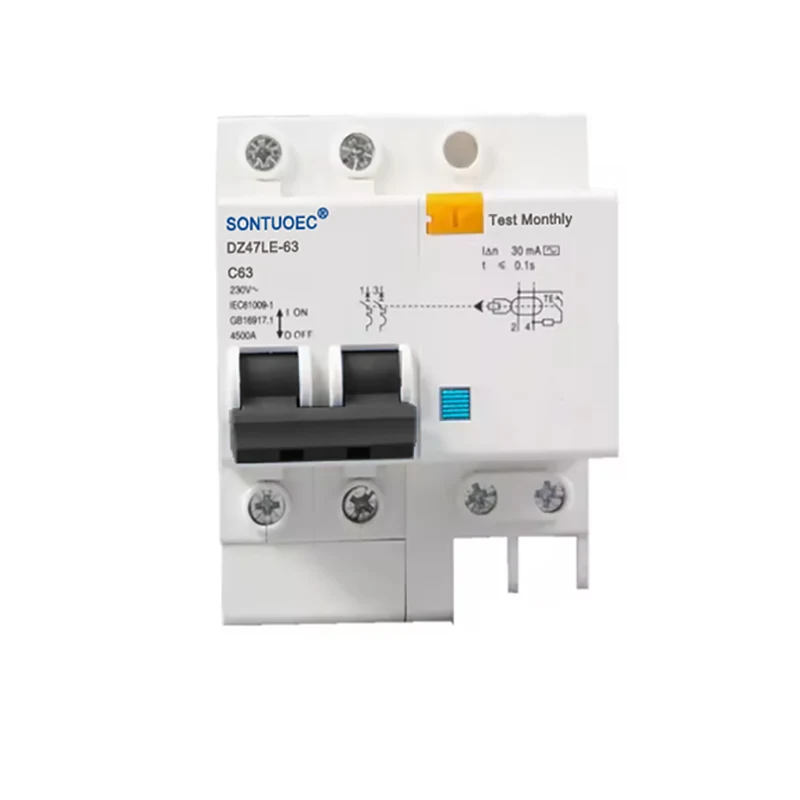

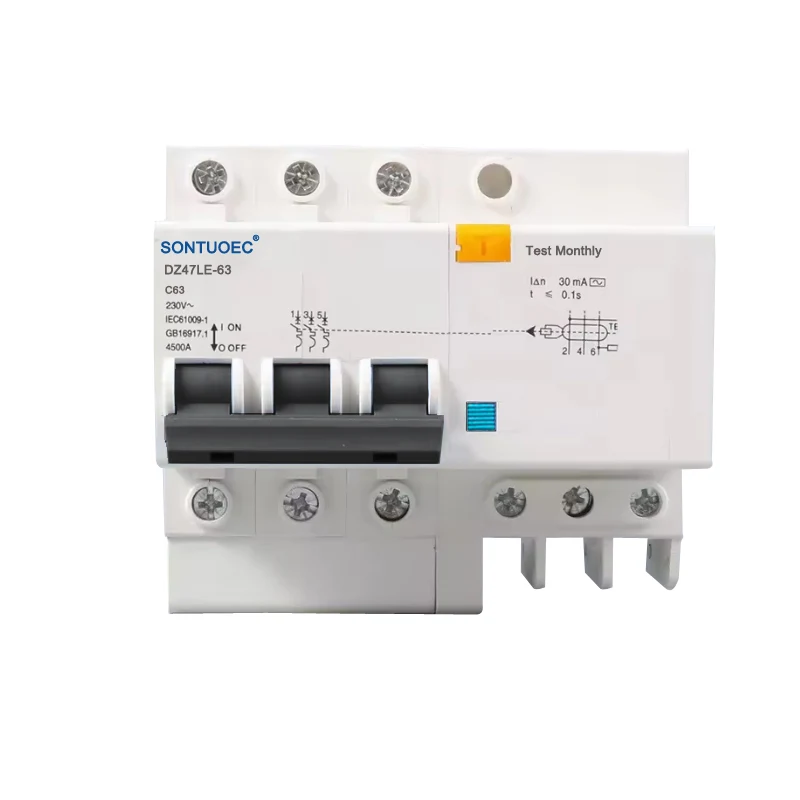

DZ47LE-63 श्रृंखला इलेक्ट्रोनिक पृथ्वी चुहावट सुरक्षा सर्किट ब्रेकर AC 50Hz/60Hz को एकल चरण आवासीय सर्किट, रेटेड भोल्टेज 230V, र वर्तमान 6A ~ 63A मूल्याङ्कन गर्न उपयुक्त छ; AC 50Hz/60Hz को तीन चरण सर्किटको लागि 400V। यसले सर्किट फारम ओभरलोड र सर्ट सर्किटलाई सुरक्षित गर्न सक्छ। यो उत्पादनमा सानो भोल्युम, उच्च ब्रेकिङ क्षमता, लाइभ तार र शून्य लाइन एकै समयमा काटिएको फाइदाहरू छन्, फायर वायर र शून्य लाइन जडान रिभर्सको अवस्थामा विद्युत चुहावट झटकाबाट व्यक्तिलाई बचाउँछ।

यो मानक IEC61009-1, GB16917.1 अनुरूप छ।

सुविधा:

1) बिजुली झटका, पृथ्वी गल्ती, चुहावट वर्तमान विरुद्ध सुरक्षा प्रदान गर्दछ;

2) ओभरलोड, सर्ट सर्किट र ओभर-भोल्टेज विरुद्ध सुरक्षा प्रदान गर्दछ;

३)। सानो मात्रा, उच्च तोड्ने क्षमता; प्रत्यक्ष तार र शून्य रेखा एकै समयमा काटिएका छन्;

४) सानो आकार र वजन, सजिलो स्थापना र तारिङ, उच्च र टिकाऊ प्रदर्शन

५) तात्कालिक भोल्टेज र तात्कालिक वर्तमानको कारणले गर्दा गलत कार्य ट्रिपिङ विरुद्ध प्रदान गर्नुहोस्।

सुविधाहरू र लाभहरू

बहु-कार्यात्मक सुरक्षा: 4P RCBO AC प्रकारले सर्किट र उपकरणहरूको लागि व्यापक सुरक्षा प्रदान गर्न अवशिष्ट वर्तमान सुरक्षा र ओभरकरेन्ट सुरक्षालाई संयोजन गर्दछ।

उच्च संवेदनशीलता: अचानक प्रयोग वा अवशिष्ट साइनसाइडल एसी करन्टको ढिलो वृद्धि विरुद्ध अत्यधिक संवेदनशील सुरक्षाले डिकपलिंग सुनिश्चित गर्दछ।

अनुप्रयोगको विस्तृत दायरा: घरेलु, औद्योगिक र व्यावसायिक विद्युत वितरण प्रणालीहरूमा एसी सर्किटहरूका लागि उपयुक्त, विशेष गरी एक-आगो-एक-शून्य तारहरूको लागि।

स्थापना र मर्मत गर्न सजिलो: उचित संरचनात्मक डिजाइन, स्थापना गर्न सजिलो, र एकै समयमा मर्मत र ओभरहाल गर्न सजिलो।

आवेदन परिदृश्यहरू

4P RCBO AC प्रकार घर, कार्यालय, व्यावसायिक परिसर र औद्योगिक सुविधाहरूमा AC सर्किट सुरक्षाको लागि व्यापक रूपमा प्रयोग गरिन्छ। यो विशेष गरी आगो र शून्य तारहरू जस्तै प्रकाश सर्किट, सकेट सर्किट र मोटर्स जस्ता उपकरणहरूको सुरक्षा आवश्यक पर्ने अनुप्रयोगहरूको लागि उपयुक्त छ।
