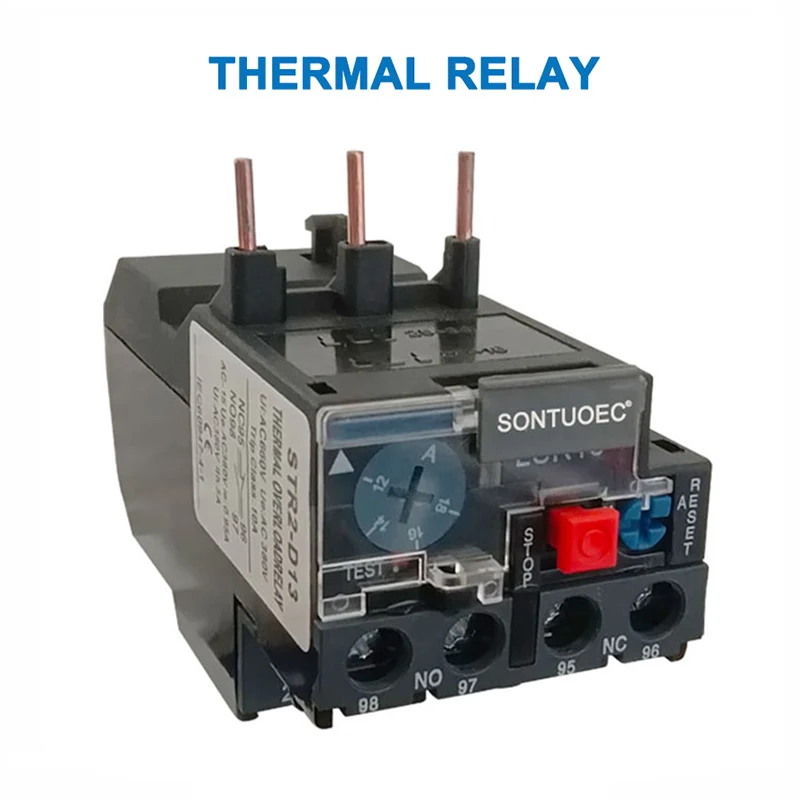

थर्मल रिले र चयन सावधानीहरूको कार्य सिद्धान्त

थर्मल रिलेरिले परिवारको एक महत्त्वपूर्ण सदस्य हो, उत्पादनमा प्रायः प्रयोग गरिन्छ र महत्त्वपूर्ण महत्त्व राख्छ।

थर्मल रिले को कार्य सिद्धान्त

थर्मल रिलेमा ताप तत्व, जसले गर्मी उत्पन्न गर्दछ, मोटर सर्किटसँग श्रृंखलामा जोडिएको हुनुपर्छ। यसले थर्मल रिलेलाई मोटर ओभरलोड प्रवाहहरू सीधा पत्ता लगाउन अनुमति दिन्छ। थर्मल रिले को सेन्सिङ तत्व सामान्यतया एक bimetallic पट्टी छ। बाइमेटेलिक स्ट्रिप भनेको मेकानिकली रूपमा सँगै थिचेर विभिन्न रैखिक विस्तार गुणांकहरू भएका दुई धातु पानाहरूको कम्पोजिट हो। ठूलो विस्तार गुणांक भएको तहलाई सक्रिय तह भनिन्छ, जबकि सानो विस्तार गुणांक भएको तहलाई निष्क्रिय तह भनिन्छ। तातो हुँदा, द्विधातु पट्टी रैखिक रूपमा विस्तार हुन्छ। दुई धातु तहहरूको विभिन्न रैखिक विस्तार गुणांक र तिनीहरूको नजिकको सम्पर्कको कारण, द्विधातु पट्टी निष्क्रिय तहतिर झुक्छ। यस झुकावबाट उत्पन्न मेकानिकल बलले सम्पर्कहरूलाई सञ्चालन गर्न दिन्छ।

थर्मल रिले विच्छेदन

Aथर्मल रिलेएक तताउने तत्व, एक bimetallic पट्टी, सम्पर्क, र एक प्रसारण र समायोजन संयन्त्र मिलेर बनेको छ। तताउने तत्व सुरक्षित मोटरको मुख्य सर्किटसँग श्रृंखलामा जोडिएको कम-प्रतिरोधी प्रतिरोधक तार हो। द्विधातु पट्टी विभिन्न थर्मल विस्तार गुणांक संग दुई धातु पाना थिचेर बनाइन्छ। जब मोटर ओभरलोड हुन्छ, तताउने तत्व मार्फत प्रवाहित प्रवाह सेट करन्ट भन्दा बढी हुन्छ, जसले गर्दा बिमेटेलिक स्ट्रिप तातोको कारणले माथितिर झुक्छ, प्लेटबाट अलग हुन्छ र सामान्य रूपमा बन्द सम्पर्क खोल्छ। सामान्यतया बन्द भएको कन्ट्याक्ट मोटरको कन्ट्रोल सर्किटसँग जोडिएको हुनाले, यसको ओपनिङले जोडिएको कन्ट्याक्टर कुण्डललाई डि-एनर्जिज गर्छ, जसले गर्दा कन्ट्याक्टरको मुख्य सम्पर्कहरू खोल्छ र मोटरको मुख्य सर्किटलाई डि-एनर्जिज गर्छ, जसले गर्दा ओभरलोड सुरक्षा प्रदान गरिन्छ।

थर्मल रिले को कार्य

यो मुख्यतया एसिन्क्रोनस मोटर्स को लागी अधिभार सुरक्षा प्रदान गर्न को लागी प्रयोग गरिन्छ। यसको सञ्चालन सिद्धान्त यो हो कि जब ओभरलोड करन्ट थर्मल एलिमेन्ट मार्फत जान्छ, बिमेटेलिक स्ट्रिप तातो र झुक्छ, एक्चुएटरलाई धकेल्छ र सम्पर्कहरू सक्रिय गर्दछ, जसले मोटरको नियन्त्रण सर्किट विच्छेद गर्दछ र मोटर बन्द गर्दछ, यसरी ओभरलोड सुरक्षा प्रदान गर्दछ। किनभने झुकाउने प्रक्रियाको क्रममा बिमेटेलिक स्ट्रिपबाट तातो स्थानान्तरणले लामो समय लिन्छ, थर्मल रिले सर्ट-सर्किट सुरक्षाको लागि प्रयोग गर्न सकिँदैन; तिनीहरू केवल ओभरलोड संरक्षण थर्मल रिले को लागी ओभरलोड सुरक्षा को रूप मा प्रयोग गर्न सकिन्छ।

थर्मल रिले को उद्देश्य

थर्मल रिले एपुन: मुख्य रूपमा सर्किट ओभरलोड सुरक्षाको लागि प्रयोग गरिन्छ।

 तिनीहरूको सञ्चालन सिद्धान्त यो हो कि जब एक ओभरलोड वर्तमान थर्मल तत्व मार्फत जान्छ, bimetallic पट्टी तातो र झुक्छ, एक्चुएटर धकेल्छ र सम्पर्कहरू सक्रिय गर्दछ, यसैले सर्किट विच्छेदन र लोड रोक्छ, यसरी ओभरलोड सुरक्षा प्रदान गर्दछ। किनभने यसको झुकाउने प्रक्रियामा बिमेटेलिक स्ट्रिपबाट तातो स्थानान्तरणले लामो समय लिन्छ, थर्मल रिले सर्ट-सर्किट सुरक्षाको लागि प्रयोग गर्न सकिँदैन, तर केवल ओभरलोड सुरक्षाको लागि।
